Comment choisir le meilleur moteur pour une porte sectionnelle industrielle ?

Un moteur mal dimensionné peut entraîner des pannes récurrentes, des ralentissements et des coûts de maintenance imprévus. À l'inverse, un système de motorisation inadapté assure une fluidité opérationnelle et une tranquillité d'esprit sur le long terme.

Cet article vise à présenter, de manière claire et structurée, les critères essentiels pour faire un choix éclairé, fondé sur une analyse technique des besoins réels.

1. Analyse préliminaire : les caractéristiques physiques de la porte

Le point de départ de toute sélection est une analyse technique rigoureuse de la porte elle-même. Ses caractéristiques physiques déterminent la puissance et le type de motorisation à adopter.

Dimensions et poids du tablier

La surface de la porte ainsi que la  composition des panneaux influencent fortement le couple moteur nécessaire. Un tablier isolé, renforcé ou vitré, est nettement plus lourd qu’un tablier standard en simple tôle. Ce poids impose un couple moteur plus élevé, généralement exprimé en Newton-mètres (Nm). Les fabricants proposent des abaques précis pour éviter toute approximation.

Configuration de levée

Le type de guidage influe sur les contraintes exercées sur le moteur :

1. Levée standard : rails horizontaux dès le haut de la baie. C’est le dispositif le plus courant et le moins contraignant.
2. Levée haute : la porte monte d’abord verticalement sur une certaine hauteur avant de s’incliner. Cette configuration demande un peu plus de puissance.
3. Levée verticale : Le mouvement est entièrement vertical, sans déport vers l’intérieur. Plus exigeant mécaniquement, ce système sollicite davantage le moteur.

Cette structure conditionne à la fois l’implantation du moteur et sa technologie (en bout d’arbre, central ou déporté).

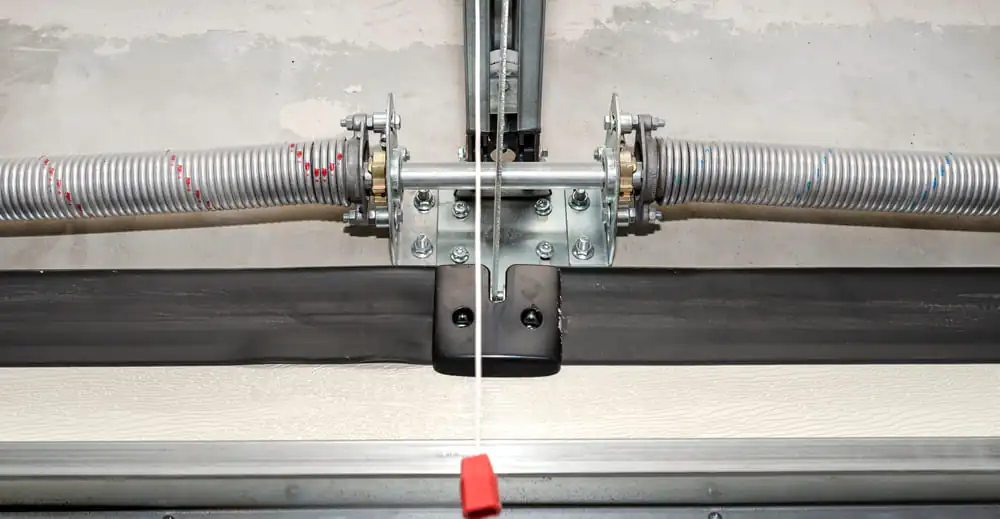

Système de compensation

Le moteur n'est pas conçu pour soulever seul l’intégralité du poids de la porte. Il fonctionne en synérgie avec le système d'équilibrage ou de compensation, généralement composé de ressorts de torsion montés sur un axe horizontal. Ces ressorts sont tendus et calibrés pour compenser le poids du tablier. Un équilibrage correct permet d’ouvrir la porte manuellement avec un effort minime.

Pour le moteur, cela signifie que son travail principal est de vaincre l'inertie au démarrage et de surmonter les frottements mécaniques pendant le mouvement, et non de lutter contre la gravité à chaque cycle.

2. Analyser la fréquence d’utilisation de la porte sectionnelle

L’intensité d’usage est un critère déterminant dans le choix d’un moteur. Tous les modèles  ne supportent pas le même rythme de travail. C’est ce que l’on appelle le facteur de marche, qui exprime le pourcentage de temps pendant lequel un moteur peut fonctionner sans interruption avant de devoir refroidir.

Pour les sites à usage ponctuel

Quelques ouvertures par jour ? Un moteur à usage modéré suffit. Il n’est pas prévu  pour fonctionner en continu mais assure une fiabilité satisfaisante dans un entrepôt peu sollicité,  une zone de stockage secondaire, ou un atelier à accès occasionnel. Choisir un moteur surdimensionné dans ce cas serait inutilement coûteux, tant à l’achat qu’à l’entretien.

Pour les environnements intensifs

Une porte sollicitée toutes les 5 minutes nécessite une motorisation solide, capable d’enchaîner les cycles sans surchauffe. Un tel moteur doit afficher un facteur de marche élevé (60 % à 100 %). Il peut ainsi fonctionner la majeure partie du temps sans interruption ni mise en sécurité thermique.Sur un quai de chargement, une zone de production automatisée ou un site frigorifique, ce type de moteur garantit la continuité des opérations .

3. Adapter l’alimentation électrique

Selon la puissance requise et l’environnement d’installation, deux types d’alimentation sont possibles :

1. Monophasé 230 V : suffisant pour les portes légères, à usage occasionnel, ou dans des bâtiments ne disposant que d’un réseau électrique standard. Ce type d’alimentation convient bien aux petites zones logistiques ou de stockage.
2. Triphasé 400 V : incontournable pour les sites industriels. Il offre une alimentation plus stable, une puissance constante, et prolonge la durée de vie du moteur.

Dans le cadre d’un projet neuf ou d’un remplacement, vérifier la compatibilité entre le moteur choisi et l’installation électrique existante évite tout surcoût ou dysfonctionnement.

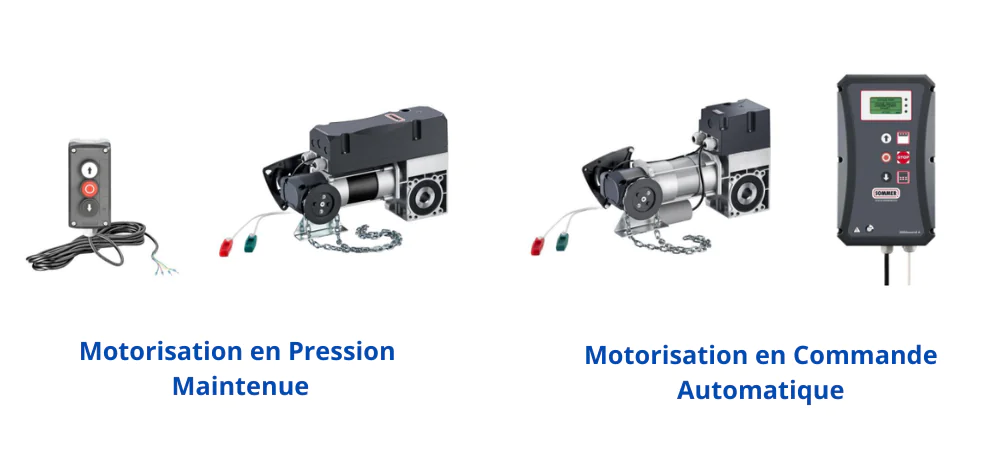

5. Les deux systèmes de motorisation pour porte sectionnelle industrielle

Motorisation à pression maintenue

 L’utilisateur maintient le bouton appuyé pendant toute la manœuvre (montée ou descente).  Avantages :

• Simplicité d’installation
• Coût réduit
• Idéal pour les portes peu sollicitées ou les petits sites

Motorisation automatique (avec armoire de commande)

 Une simple impulsion lance l’ouverture ou la fermeture. L’armoire de commande (type GIGAcontrol A) gère l’ensemble des automatismes. Avantages :

• Confort d’usage
• Sécurité renforcée (cellules, feux, barres palpeuses, etc.)
• Compatible avec la commande à distance (radio)

6. Explorer les fonctionnalités disponibles

Les moteurs industriels modernes vont bien au-delà de la simple ouverture/fermeture. Ils disposent d’une palette de réglages intelligents qui améliorent à la fois le confort d’utilisation, la productivité et la pérennité de l’équipement.

Contrôle de la vitesse

Grâce à un variateur de fréquence, certains moteurs ajustent la vitesse du mouvement. On peut ainsi accélérer l’ouverture pour optimiser les flux logistiques, ou ralentir la fermeture pour éviter tout risque de collision.

Démarrage et arrêt progressifs

Cette fonctionnalité supprime les à-coups à l’enclenchement et à l’arrêt du moteur.

Interface de commande

Plusieurs options sont proposées selon l’usage :

• Boîtier mural classique
• Télécommandes
• Radars de détection de mouvement
• Boucles magnétiques au sol
• Systèmes connectés, compatibles avec une gestion technique centralisée

Une porte connectée à un système de supervision permet de remonter des données en temps réel : anomalies, états de fonctionnement, alertes maintenance, etc. Une solution idéale pour les sites multisites ou les grandes installations industrielles.

7. Vérifier les dispositifs de sécurité

La norme EN 13241-1 impose un certain nombre de dispositifs obligatoires que toute motorisation doit intégrer.

Dispositifs anti-écrasement

Une barre palpeuse ou un capteur optique installé à la base du tablier détecte la présence d’un obstacle  lors de la descente. Le moteur stoppe  immédiatement la fermeture pour écarter tout dommage ou blessure.

Système anti-chute

Si un ressort de torsion casse ou si un câble se rompt, un système de sécurité mécanique (parachute) bloque la chute  du tablier. Ce dispositif est obligatoire sur toutes les portes motorisées.

Cellules photoélectriques

Ces capteurs projettent un faisceau infrarouge sur la zone de passage  afin de détecter  la présence d’un piéton, d’un engin ou d’un objet. En cas de franchissement, la porte interrompt sa fermeture.

Déverrouillage manuel

Un système de débrayage sécurisé permet de manœuvrer la porte sans courant, en cas de coupure d’alimentation ou de dysfonctionnement électrique.

8. Tenir compte de l’environnement

Un moteur de porte sectionnelle industrielle n’évolue jamais en milieu neutre. Il est exposable à la poussière, à l’humidité, aux températures extrêmes, ou encore à des environnements agressifs (produits chimiques, vapeur, atmosphères corrosives...) .

Indice de protection

L’indice IP indique la résistance du boîtier à la poussière (premier chiffre) et à l’eau (second chiffre). Un IP54 est suffisant dans un atelier propre à conditions environnementales stables. Pour une zone de lavage, les zones humides ou les environnements exposés aux éclaboussures et poussières fines, un IP65 ou supérieur est conseillé.

Dans les industries à risque comme la chimie, le pétrole ou certaines zones ATEX, des moteurs spécifiques certifiés ATEX sont requis.

Conclusion : choisir un moteur, c’est piloter la fiabilité

Bien motoriser une porte sectionnelle, ce n’est pas pencher pour la solution la plus rapide ou la moins chère. C’est prendre le temps d’analyser l’usage réel, les contraintes techniques et environnementales et de répondre aux exigences de sécurité et de performance à long terme .

Un moteur bien choisi, bien installé et bien entretenu transforme la porte en atout logistique. Il fluidifie les flux, protège les personnes et réduit  les arrêts imprévus. C’est un investissement qui se mesure sur des années d’exploitation, pas seulement sur une fiche produit.

Pour éviter toute erreur de dimensionnement ou d'incompatibilité, rien ne remplace l’avis d’un professionnel. Car dans l’industrie, une porte qui fonctionne bien, c’est une porte discrète, parce qu’elle tombe rarement en panne. Et souvent, c’est justement ce qui fait toute la différence.
