Les pannes courantes des portes industrielles

Les portes industrielles sont un maillon essentiel de la productivité sur les sites logistiques et de production. Une défaillance, et c'est toute l'organisation qui est perturbée. C’est pourquoi, dans cet article, nous avons synthétisé l'expertise de METAL 2000. Ce guide, basé sur nos retours d'expérience sur le terrain, vous donnera les clés pour identifier les pannes les plus fréquentes et ainsi agir efficacement.

Les pannes courantes des portes sectionnelles industrielles

Panneaux abîmés

Les panneaux en acier ou en aluminium d’une porte sectionnelle subissent régulièrement des impacts : chariots élévateurs, palettes, ou manœuvres imprécises. Ces déformations gênent l’ouverture ou la fermeture, et forcent par conséquent le moteur.

On retrouve fréquemment :

• Rupture ou déformation des panneaux : Allant du simple enfoncement à la fracture complète des panneaux inférieurs, qui sont les plus exposés aux chocs des chariots élévateurs.
• Torsion et arrachement des fixations : Un panneau déformé tord ou arrache les charnières et les supports de galets qui lui sont fixés.
• Blocage mécanique dans les rails : Un panneau endommagé ou ses fixations tordues créent des points durs qui bloquent la course de la porte.
• Perte d'étanchéité au sol : Si le panneau inférieur est touché, le joint d'étanchéité au sol est détruit, causant des infiltrations et une forte déperdition thermique.
• Compromission de la sécurité : Un panneau inférieur défoncé fragilise l'ancrage des câbles de levage, créant un risque de chute de la porte.

Le remplacement de panneau s’impose dès que l’étanchéité ou la mécanique est affectée.

Ressorts cassés, détendus ou "déchargés"

Les ressorts assurent l’équilibrage du poids de la porte. À force d’utilisation, ils se détendent ou se rompent. Cela rend la porte difficile à manœuvrer manuellement et surcharge le moteur.

Signes fréquents sont :

• Porte déséquilibrée
• Mouvement saccadé
• Porte bloquée en mi-course

Un ressort rompu est aussi un risque de chute de la porte si les câbles ne compensent plus.

Câbles sectionnés ou sortis de leur logement

Les câbles en acier qui relient les tambours aux panneaux subissent une tension continue. L'usure et la corrosion peuvent mener à la rupture des câbles. Un problème sur les ressorts peut aussi entraîner un détensionnement brutal et faire sortir les câbles de leurs poulies. Cela provoque :

• Le déraillement des galets
• Une rupture nette
• Un câble enroulé de travers
• Un câble décalé risque aussi de coincer le mouvement de la porte.

Rails tordus ou désalignés

Les rails guident le mouvement des panneaux. Une collision ou un choc les torts, ce qui empêche les galets de circuler. Conséquences :

• Déraillement partiel ou complet
• Frottement excessif
• Bruits mécaniques à l'ouverture/fermeture
• Un rail mal fixé ou déformé empêche le bon fonctionnement de la porte, voire la bloque totalement.

Moteur défectueux

Le système de motorisation est un point névralgique pour toute porte sectionnelle industrielle. Qu'il s'agisse d'une motorisation en bout d'arbre (dite axiale ou à prise directe) ou d'une motorisation latérale (avec renvoi par chaîne), le moteur reste exposé à plusieurs types de défaillances.

• Surchauffe du moteur

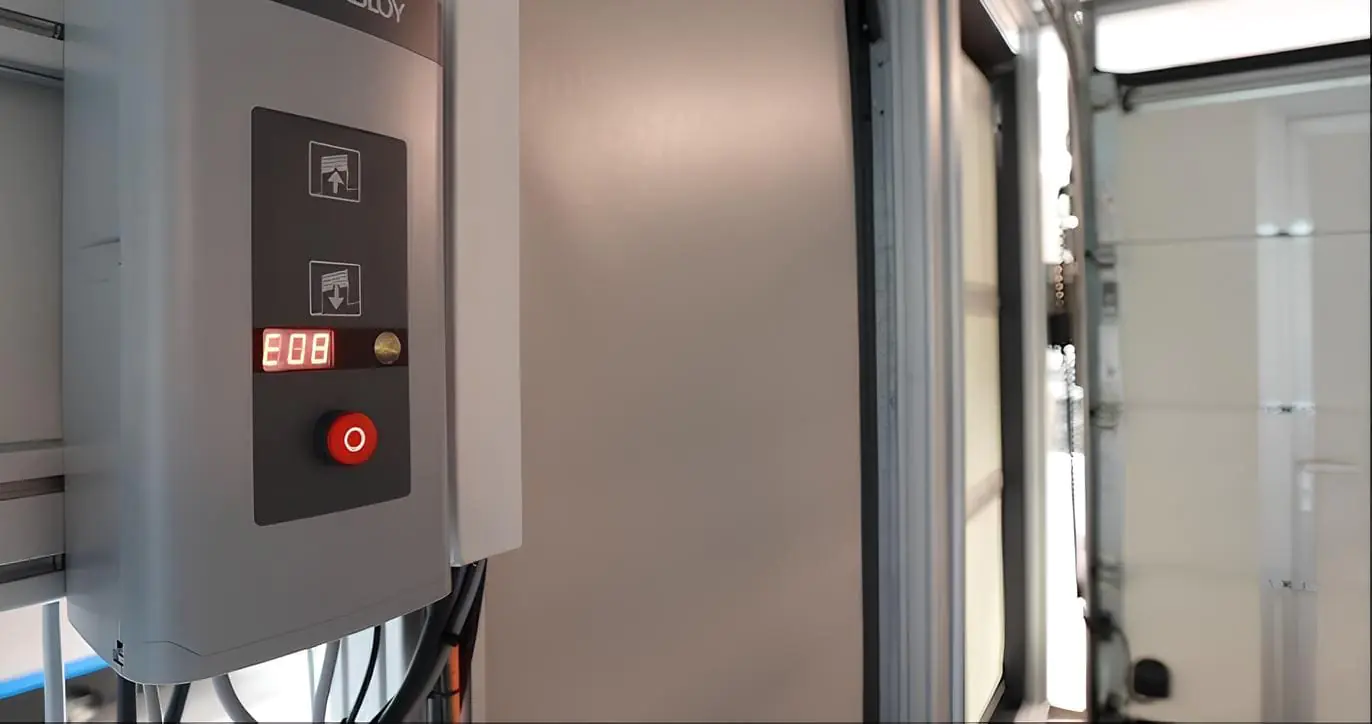

• Code erreur (mauvaise fin de course, courant instable)
• Démarrage impossible

Il arrive également que certains moteurs soient mal dimensionnés par rapport au poids et aux dimensions de la porte. Cette inadéquation entraîne une usure prématurée des composants mécaniques et électroniques, menant inévitablement à des pannes répétées.

Armoire de commande en défaut

L’armoire contient la logique de commande. Elle peut :

• Afficher des messages d’erreur erronés
• Bloquer la porte à mi-course
• Mal interpréter les capteurs de sécurité

Une mauvaise programmation ou une surtension la rende plus instable.

Carte électronique grillée

La carte électronique est le cerveau de la porte. Si elle grille, tout le système s'arrête. C'est une panne critique qui bloque l'automatisme.Les causes principales sont :

• Pic de tension / surtension : Un pic de courant sur le réseau électrique "brûle" instantanément les composants électroniques les plus sensibles. C'est la cause la plus brutale.
• Condensation et humidité : L'humidité présente dans les entrepôts se condense sur le circuit imprimé. L'eau crée des courts-circuits qui endommagent les pistes et les composants, ou provoque de la corrosion qui coupe les contacts.
• Usure des composants : Les relais (les interrupteurs qui lancent le moteur) ont une durée de vie mécanique. Après des milliers de cycles, ils s'usent et ne fonctionnent plus.

Une carte HS rend toute commande électrique inopérante (télécommande, bouton-poussoir). Seul le débrayage mécanique d'urgence permet de bouger la porte manuellement.

Les pannes de rideau métallique industriel

Lames du tablier déformées ou désagrafées

Un impact (choc de véhicule, tentative d'effraction) ou une usure avancée peut provoquer des dégradations critiques sur les lames qui composent le tablier :

• Déformation plastique (pliage, gondolage) : Une lame même légèrement tordue ne peut plus s'aligner parfaitement dans les coulisses (rails de guidage). Cela crée un point de friction majeur ou un point dur lors de la manœuvre.
• Désagrafage des lames : Les profils des lames ou tubes en acier qui s'emboîtent les uns dans les autres se décrochent. Cela crée une rupture dans la structure du tablier, le fragilisant et provoquant un enroulement anarchique.

La conséquence technique de ces deux pannes est un blocage de l'enroulement. La lame défectueuse force sur l'axe ou sort des coulisses, empêchant la course normale du rideau métallique jusqu'à l'arrêt complet.

Panne de moteur

• Moteur tubulaire (dans l'axe) : La panne la plus fréquente est la défaillance du condensateur de démarrage. Le moteur grogne et vibre mais n'a pas la force de se lancer. Les fins de course internes peuvent aussi se dérégler.
• Moteur latéral (en bout d'arbre) : La cause la plus courante est le frein électromagnétique qui reste bloqué (grippé par la rouille ou bobine défectueuse), empêchant le moteur de tourner. Les pannes proviennent aussi souvent de l'armoire de commande externe (relais, carte électronique).

Défaillance des organes de commande et de débrayage manuel

Pour le boîtier de commande (à boutons ou à clé)

• Mauvais contact électrique : La cause la plus fréquente. L'oxydation ou l'usure des contacteurs internes (micro-switchs) empêche la transmission de l'ordre (montée/descente) à l'armoire de commande. La panne est souvent intermittente au début.
• Usure mécanique du cylindre : Sur les sélecteurs à clé, le barillet peut s'user, rendant l'utilisation de la clé difficile voire impossible.

Pour la boîte à clé de débrayage (BACD)

• Défaut du mécanisme de débrayage : C'est une panne critique. Le système qui permet de désaccoupler le moteur est grippé par la corrosion ou cassé. Il devient alors impossible de manœuvrer le rideau manuellement de l'extérieur en cas de coupure de courant.

Axe motorisé déformé ou désaxé

Un choc ou une défaillance d'un palier peut provoquer un flambage (flexion) de l'axe. Même une déformation minime entraîne des conséquences mécaniques en cascade :

• Enroulement asymétrique du tablier : L'axe n'étant plus droit, il n'enroule plus le rideau de manière uniforme. Le tablier monte alors "en biais", créant une tension inégale sur les lames.
• Usure prématurée des lames : Ce décalage force les lames à frotter excessivement contre les coulisses (guides latéraux), ce qui accélère leur usure et peut les endommager.
• Blocage mécanique de la manœuvre : La friction augmente jusqu'à créer un point dur que le couple moteur ne peut plus surmonter. Le rideau se coince.

 Cette panne est critique. Un redressement est inefficace car l'axe a perdu son intégrité structurelle. Le remplacement complet de l'axe est la seule solution fiable et sécuritaire.

Portes souples rapides : fragiles mais efficaces en logistique

Conçues pour optimiser les flux logistiques grâce à leur vitesse, ces portes sont dotées de mécanismes spécifiques qui engendrent des pannes caractéristiques.

Défaillance du Tablier

La toile en PVC, bien que résistante, reste le point de fragilité de la porte.

• Déchirure de la toile : Un impact avec un chariot élévateur ou une palette peut créer une amorce de rupture. La tension exercée sur la toile lors des manœuvres ou par un fort courant d'air transforme rapidement cette petite coupure en une large déchirure, compromettant l'isolation et la sécurité.
• Déboîtement des glissières latérales : C'est une défaillance volontairement conçue sur beaucoup de modèles. Lors d'un choc, le tablier sort de ses guides pour éviter une casse destructrice de la structure ou du véhicule.

Un tablier endommagé nécessite une intervention rapide pour ne pas interrompre le flux logistique et maintenir l'étanchéité de la zone.

Dérèglement des fins de course

La vitesse et la précision de ces portes dépendent d'un positionnement parfait, géré par un encodeur (souvent un encodeur absolu) qui informe l'automate de la position exacte de la porte. La solution consiste à lancer un cycle de réapprentissage ou une reprogrammation via l'armoire de commande pour recalibrer les positions d'ouverture et de fermeture.

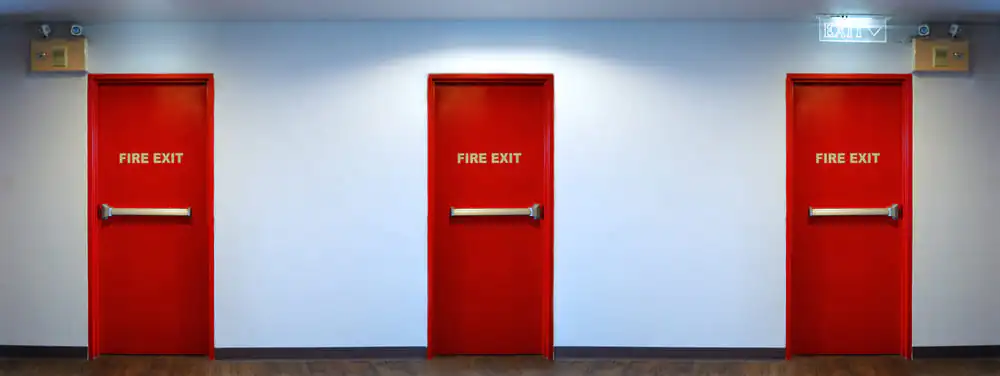

Panne porte coupe-feu industrielle

Joints intumescents manquants

Ces joints gonflent en cas d’incendie pour bloquer les fumées et flammes. Problèmes fréquents :

• Joints arrachés pendant un nettoyage
• Joints détériorés par l’humidité
• Pose incorrecte lors d’un remplacement de porte
• L’absence de joint annule la résistance au feu.

Paumelles affaissées

Les paumelles supportent le poids du vantail. À force :

• Elles se desserrent
• Le vantail frotte au sol
• La fermeture automatique devient inefficace

Il faut les resserrer ou les remplacer selon le modèle.

Ferme-porte cassé ou bloqué

Ce composant hydraulique contrôle la fermeture lente. Symptômes :

• Porte qui claque violemment
• Vantail qui reste entrouvert
• Résistance anormale à l’ouverture
• Un ferme-porte défaillant est un vrai défaut de sécurité.

Vantail déformé

Avec le temps ou suite à un choc, le vantail peut se gondoler :

• Porte qui ne plaque plus
• Perte d’étanchéité
• Détérioration des joints

Un remplacement est alors souvent indispensable.

Comment éviter les pannes de porte industrielle ? La maintenance préventive

La meilleure façon de gérer une panne est de l'éviter. Un contrat de maintenance portes industrielles est la solution la plus rentable pour :

1. Anticiper l'usure des pièces (ressorts, câbles, roulements)
2. Garantir la conformité de vos équipements de sécurité
3. Prolonger la durée de vie de vos installations et éviter les arrêts de production coûteux

Conclusion

Les portes industrielles subissent des contraintes importantes. Connaître les pannes courantes permet d'anticiper les arrêts de production et d'agir vite. METAL 2000 propose des solutions adaptées pour tous types de portes afin d'assurer la continuité de votre activité.
