Comment brancher interrupteur de volet roulant ?

 branchement d'un interrupteur volet roulant

Pour brancher un interrupteur de volet roulant, vous aurez besoin de :

  1. Un interrupteur de volet roulant
  2. Des fils électriques
  3. Des connecteurs électriques (ex. des bornes à vis)
  4. Un tournevis et une pince à dénuder les fils

Voici les étapes à suivre pour brancher un interrupteur de volet roulant :

  1. Assurez-vous que le courant électrique est coupé au niveau du disjoncteur avant de commencer.

  2. Retirez le cache de l'interrupteur de volet roulant et dévissez les vis qui maintiennent les fils en place.

  3. Dénudez légèrement les extrémités des fils électriques avec la pince à dénuder les fils.

  4. Branchez les fils électriques aux bornes de l'interrupteur de volet roulant en suivant les instructions du fabricant. Généralement, il y a une borne pour le fil "phase" (ou "rouge" ou "marron"), une autre pour le fil "neutre" (ou "bleu" ou "blanc") et une dernière pour le fil de terre (ou "vert" ou "jaune et vert"). Consultez le schéma de branchement de l'interrupteur de volet roulant pour savoir comment brancher les fils aux bornes.

  5. Serrez les vis de connexion pour maintenir les fils en place.

  6. Replacez le cache de l'interrupteur de volet roulant et allumez le courant électrique au niveau du disjoncteur.

  7. Testez l'interrupteur de volet roulant pour vous assurer qu'il fonctionne correctement.

Câblage classique : 1 inverseur pour 1 volet

Dans un câblage classique pour un volet roulant, il est recommandé d'utiliser un inverseur (également appelé interrupteur) pour chaque volet. Cela vous permet de contrôler chaque volet indépendamment, ce qui peut être pratique si vous souhaitez ouvrir ou fermer un volet sans avoir à manipuler les autres.

Pour brancher un inverseur à un volet roulant, vous aurez besoin de :

  1. Un inverseur pour volet roulant
  2. Des fils électriques
  3. Des connecteurs électriques (ex. des bornes à vis)
  4. Un tournevis et une pince à dénuder les fils

Voici les étapes à suivre pour brancher un inverseur à un volet roulant :

  1. Assurez-vous que le courant électrique est coupé au niveau du disjoncteur avant de commencer.

  2. Retirez le cache de l'inverseur et dévissez les vis qui maintiennent les fils en place.

  3. Dénudez légèrement les extrémités des fils électriques avec la pince à dénuder les fils.

  4. Branchez les fils électriques aux bornes de l'inverseur en suivant les instructions du fabricant. Généralement, il y a une borne pour le fil "phase" (ou "rouge" ou "marron"), une autre pour le fil "neutre" (ou "bleu" ou "blanc") et une dernière pour le fil de terre (ou "vert" ou "jaune et vert"). Consultez le schéma de branchement de l'inverseur pour savoir comment brancher les fils aux bornes.

  5. Serrez les vis de connexion pour maintenir les fils en place.

  6. Replacez le cache de l'inverseur et allumez le courant électrique au niveau du disjoncteur.

  7. Testez l'inverseur pour vous assurer qu'il fonctionne correctement.

branchement d'un interrupteur volet roulant

Câblage classique : 1 interrupteur pour 2 volets

Il est possible de brancher un interrupteur pour contrôler deux volets roulants, mais cela nécessite un câblage un peu plus complexe. Pour ce type de câblage, vous aurez besoin d'un interrupteur va-et-vient et de deux inverseurs pour volets roulants.

Voici les étapes à suivre pour brancher un interrupteur va-et-vient et deux inverseurs pour volets roulants :

  1. Assurez-vous que le courant électrique est coupé au niveau du disjoncteur avant de commencer.

  2. Retirez le cache de l'interrupteur va-et-vient et dévissez les vis qui maintiennent les fils en place.

  3. Dénudez légèrement les extrémités des fils électriques avec la pince à dénuder les fils.

  4. Branchez les fils électriques aux bornes de l'interrupteur va-et-vient en suivant les instructions du fabricant. Généralement, il y a une borne pour le fil "phase" (ou "rouge" ou "marron"), une autre pour le fil "neutre" (ou "bleu" ou "blanc") et une dernière pour le fil de terre (ou "vert" ou "jaune et vert"). Consultez le schéma de branchement de l'interrupteur va-et-vient pour savoir comment brancher les fils aux bornes.

  5. Serrez les vis de connexion pour maintenir les fils en place.

  6. Répétez les étapes 2 à 5 pour chaque inverseur de volet roulant.

  7. Connectez les inverseurs de volets roulants au reste du circuit électrique en suivant les instructions du fabricant. Consultez le schéma de branchement de l'inverseur pour savoir comment brancher les fils aux bornes.

  8. Replacez les caches des interrupteurs et des inverseurs et allumez le courant électrique au niveau du disjoncteur.

  9. Testez l'interrupteur va-et-vient et les inverseurs pour vous assurer qu'ils fonctionnent correctement.

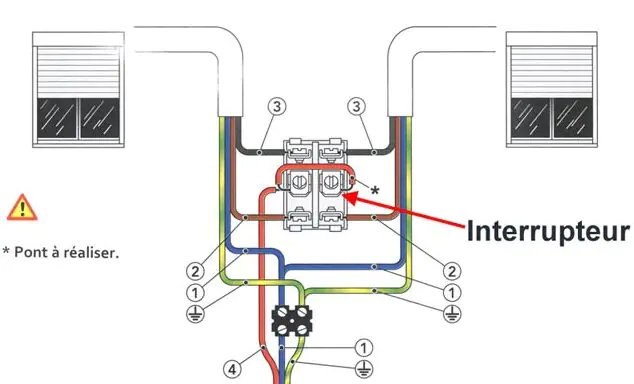

Câblage classique  1 interrupteur pour 2 volets

Câblage multipoint volet roulant



Il est possible de réaliser un câblage multipoint pour contrôler plusieurs volets roulants à partir d'un seul interrupteur ou d'une seule prise de courant. Pour ce faire, vous aurez besoin d'un interrupteur va-et-vient ou d'une prise de courant et d'un inverseur pour chaque volet roulant.

Voici les étapes à suivre pour réaliser un câblage multipoint pour volets roulants :

  1. Assurez-vous que le courant électrique est coupé au niveau du disjoncteur avant de commencer.

  2. Déterminez l'emplacement de l'interrupteur va-et-vient ou de la prise de courant et tracez un plan du câblage.

  3. Déterminez la longueur de fils nécessaire pour relier chaque inverseur de volet roulant au circuit principal.

  4. Dénudez légèrement les extrémités des fils électriques avec la pince à dénuder les fils.

  5. Branchez les fils électriques aux bornes de l'interrupteur va-et-vient ou de la prise de courant en suivant les instructions du fabricant. Généralement, il y a une borne pour le fil "phase" (ou "rouge" ou "marron"), une autre pour le fil "neutre" (ou "bleu" ou "blanc") et une dernière pour le fil de terre (ou "vert" ou "jaune et vert"). Consultez le schéma de branchement de l'interrupteur va-et-vient ou de la prise de courant pour savoir comment brancher les fils aux bornes.

  6. Serrez les vis de connexion pour maintenir les fils en place.

  7. Répétez les étapes 4 à 6 pour chaque inverseur de volet roulant.

  8. Connectez les inverseurs de volets roulants au reste du circuit électrique en suivant les instructions du fabricant. Consultez le schéma de branchement de l'inverseur pour savoir comment brancher les fils aux bornes.

  9. Replacez les caches de l'interrupteur va-et-vient ou de la prise de courant et des inverseurs et allumez le courant électrique au niveau du disjoncteur.

  10. Testez l'interrupteur va-et-vient ou la prise de courant et les inverseurs pour vous assurer qu'ils fonctionnent correctement.

Il est important de respecter les consignes de sécurité et de suivre les instructions du fabricant lors de l'installation d'un câblage multipoint pour volets roulants. Si vous n'êtes pas à l'aise avec les travaux électriques, il est recommandé de faire appel à un électricien professionnel.

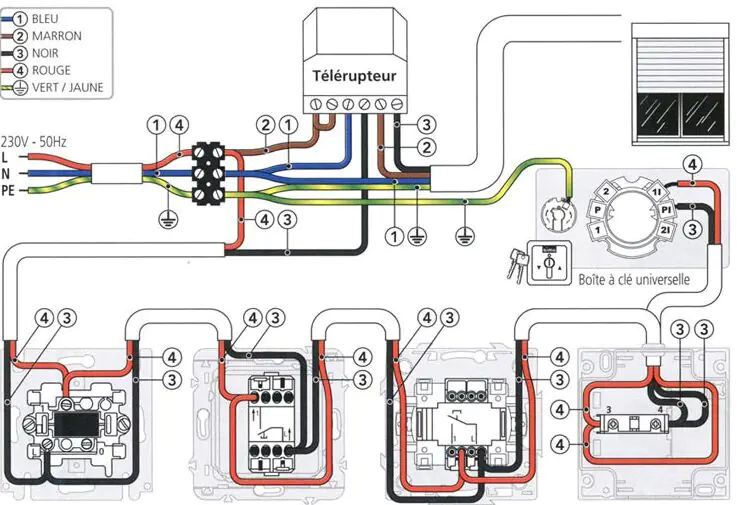

Câblage multipoint

Câblage centralisé volet roulant



Le câblage centralisé pour volets roulants est un système qui permet de contrôler plusieurs volets roulants à partir d'un seul endroit, généralement à l'aide d'une télécommande ou d'une interface de commande centralisée. Ce type de câblage est idéal si vous souhaitez contrôler plusieurs volets roulants depuis différentes pièces de votre maison ou de votre immeuble.

Pour réaliser un câblage centralisé pour volets roulants, vous aurez besoin de :

  1. Une interface de commande centralisée (ex. un boîtier de commande, une télécommande, une application mobile)
  2. Des inverseurs de volets roulants
  3. Des fils électriques
  4. Des connecteurs électriques (ex. des bornes à vis)
  5. Un tournevis et une pince à dénuder les fils

Voici les étapes à suivre pour réaliser un câblage centralisé pour volets roulants :

  1. Assurez-vous que le courant électrique est coupé au niveau du disjoncteur avant de commencer.

  2. Installez l'interface de commande centralisée selon les instructions du fabricant.

  3. Déterminez l'emplacement des inverseurs de volets roulants et tracez un plan du câblage.

  4. Déterminez la longueur de fils nécessaire pour relier chaque inverseur de volet roulant au circuit principal.

  5. Dénudez légèrement les extrémités des fils électriques avec la pince à dénuder les fils.

  6. Branchez les fils électriques aux bornes des inverseurs de volets roulants en suivant les instructions du fabricant. Généralement, il y a une borne pour le fil "phase" (ou "rouge" ou "marron"), une autre pour le fil "neutre" (ou "bleu" ou "blanc") et une dernière pour le fil de terre (ou "vert" ou "jaune et vert").

Norme électrique N FC 15-100

La norme électrique N FC 15-100 définit les règles de sécurité électrique à appliquer dans les bâtiments d'habitation. Elle concerne notamment l'installation, le déplacement et le remplacement des équipements électriques, ainsi que leur mise en service et leur maintenance.

Voici quelques points importants de la norme N FC 15-100 :

  1. L'installation électrique doit être réalisée par un professionnel qualifié.

  2. Les équipements électriques doivent être conformes aux normes en vigueur.

  3. L'alimentation électrique doit être adaptée à la puissance des équipements électriques.

  4. Les fils électriques doivent être protégés contre les risques de choc électrique et de surchauffe.

  5. Les installations électriques doivent être protégées par un dispositif de protection adapté (ex. disjoncteur, interrupteur différentiel).

  6. Les prises de courant et les interrupteurs doivent être facilement accessibles et être installés à une hauteur minimale de 0,45 mètre du sol.

Il est important de respecter la norme N FC 15-100 lors de l'installation ou de la modification d'une installation électrique afin de garantir la sécurité des occupants et de l'installation elle-même. Si vous avez des doutes sur la conformité de votre installation électrique, n'hésitez pas à faire appel à un électricien professionnel.
