Tout savoir sur les composants d'axe de porte de garage sectionnelle

Souvent discret ou peu remarqué, l’axe d’une porte de garage sectionnelle est pourtant l’un de ses éléments les plus importants. C’est lui qui assure le bon mouvement d’ouverture ainsi que de fermeture et équilibre les forces exercées sur la porte.

Dans cet article, nous vous énumérons les composants de l’axe d’une porte de garage sectionnelle, le rôle de chaque élément et les signes d’usure à surveiller.

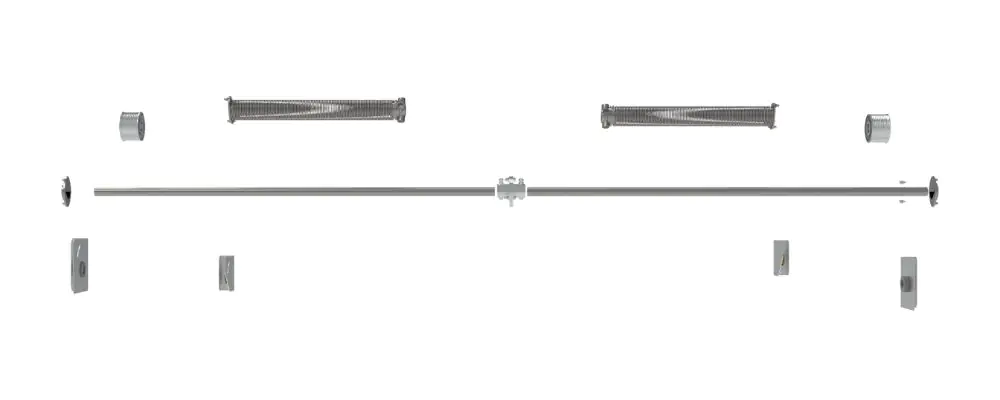

Les composants de l’axe d’une porte sectionnelle

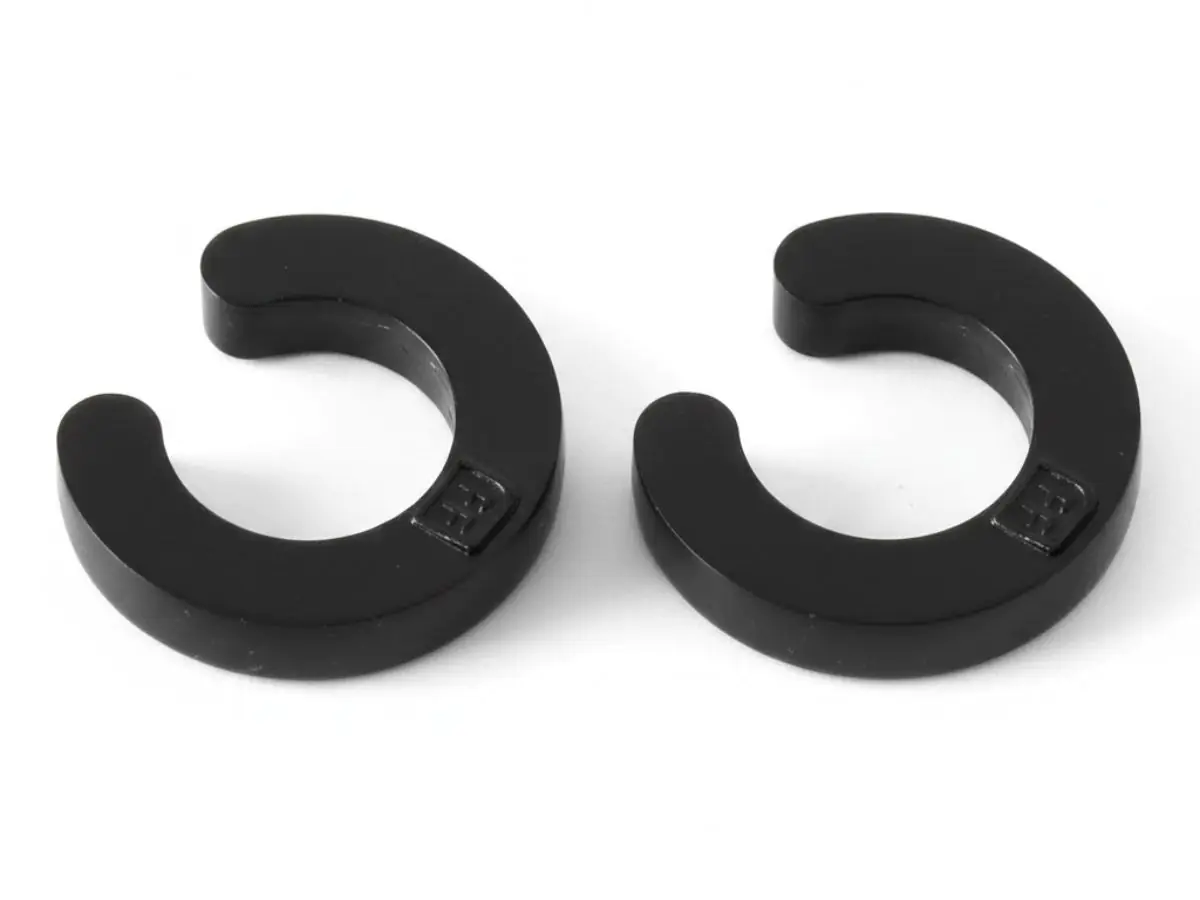

Un axe de porte garage sectionnelle se compose de plusieurs éléments mécaniques travaillant ensemble.

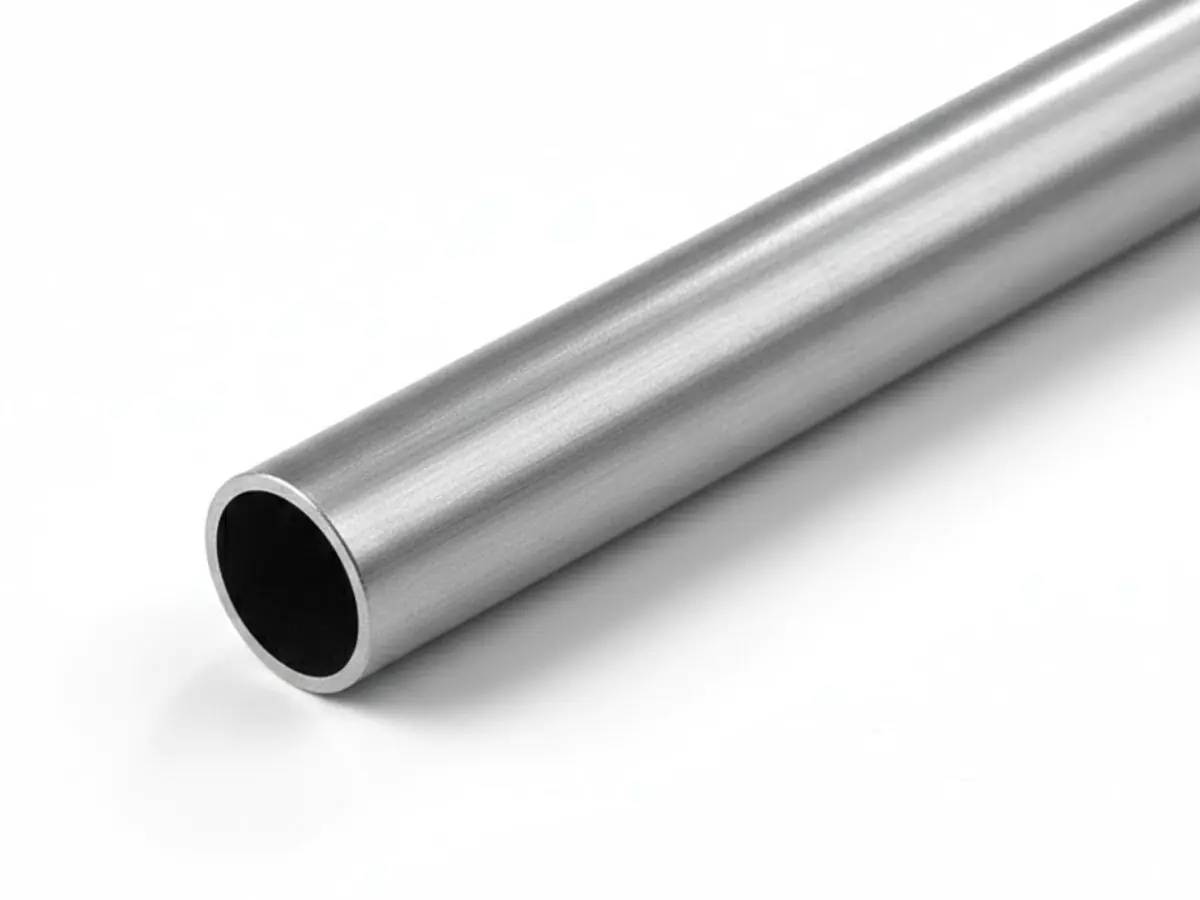

• Le tube d’axe

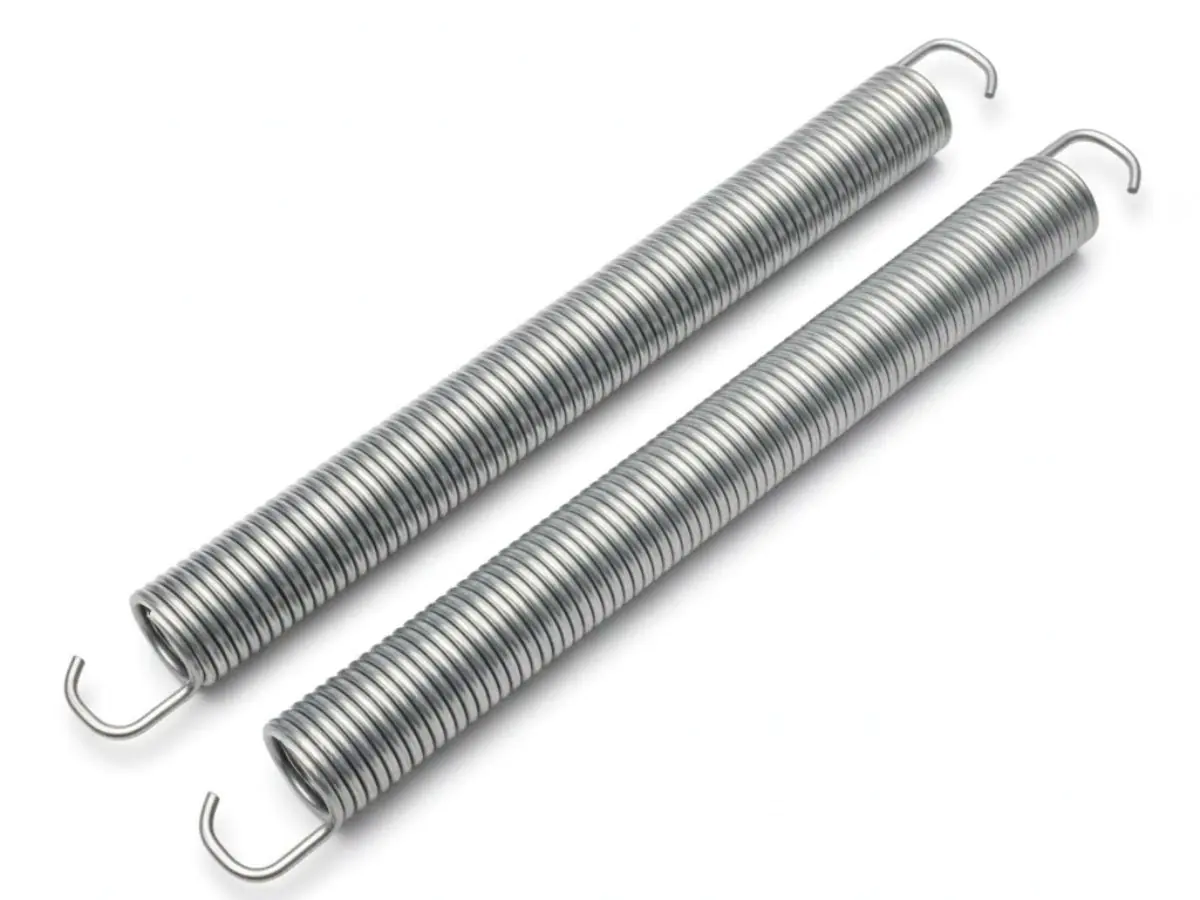

• Les ressorts de torsion

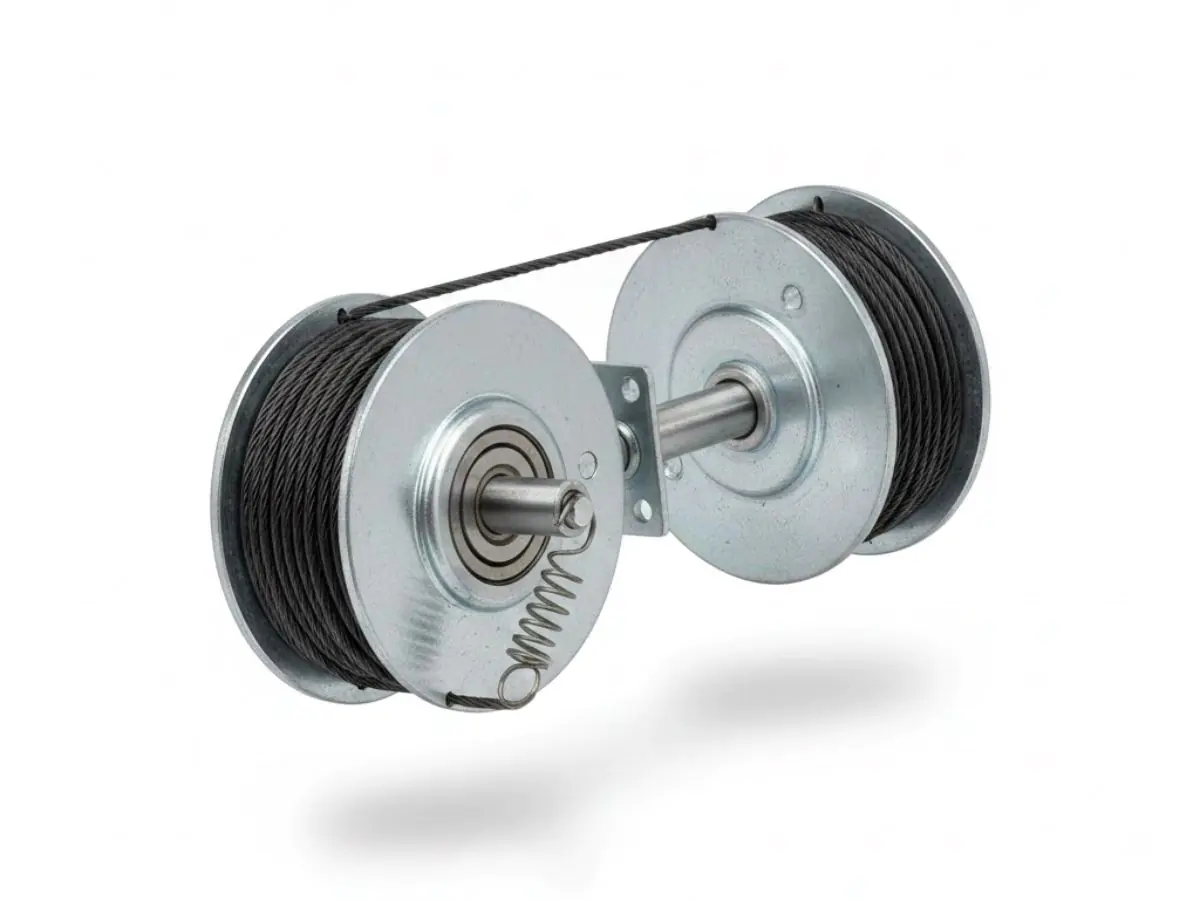

• Les tambours
• Les câbles de levage

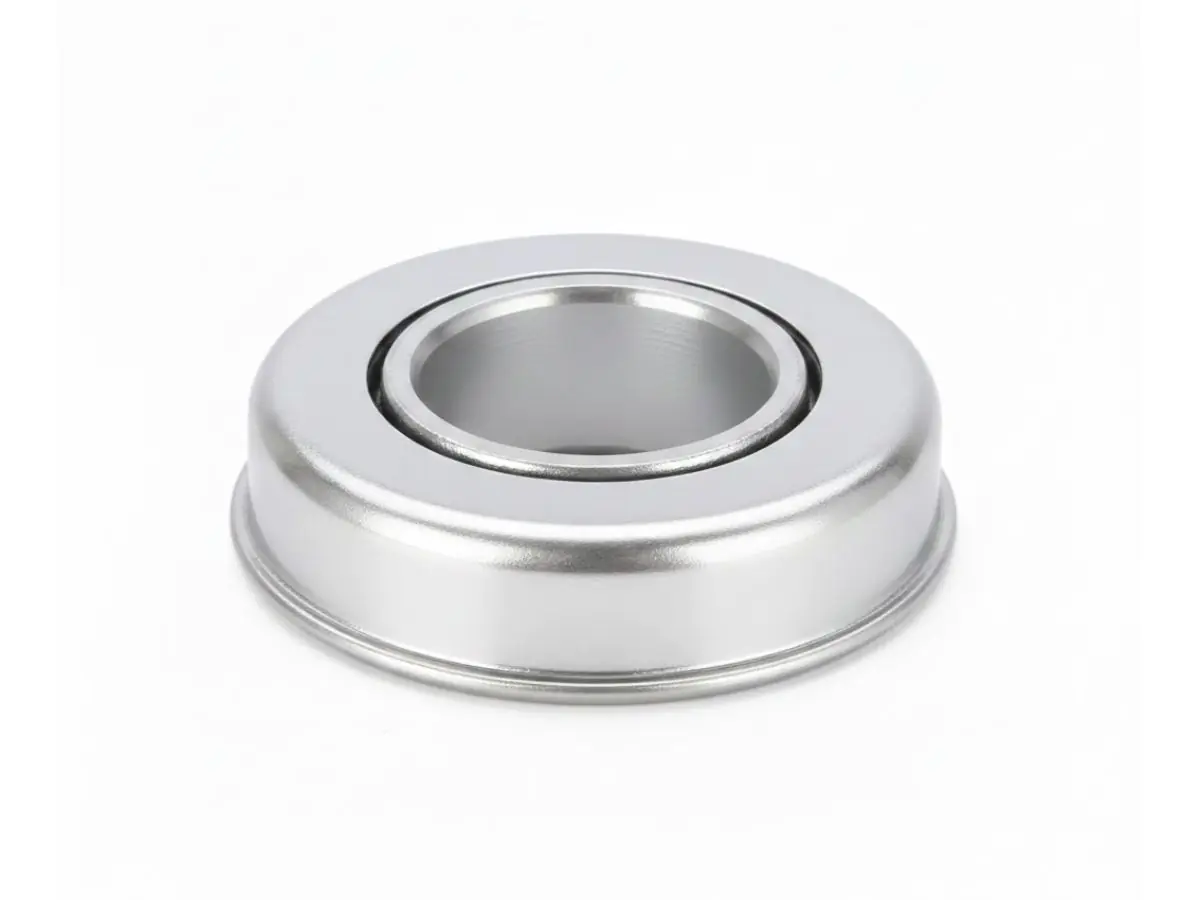

• Les paliers et roulements

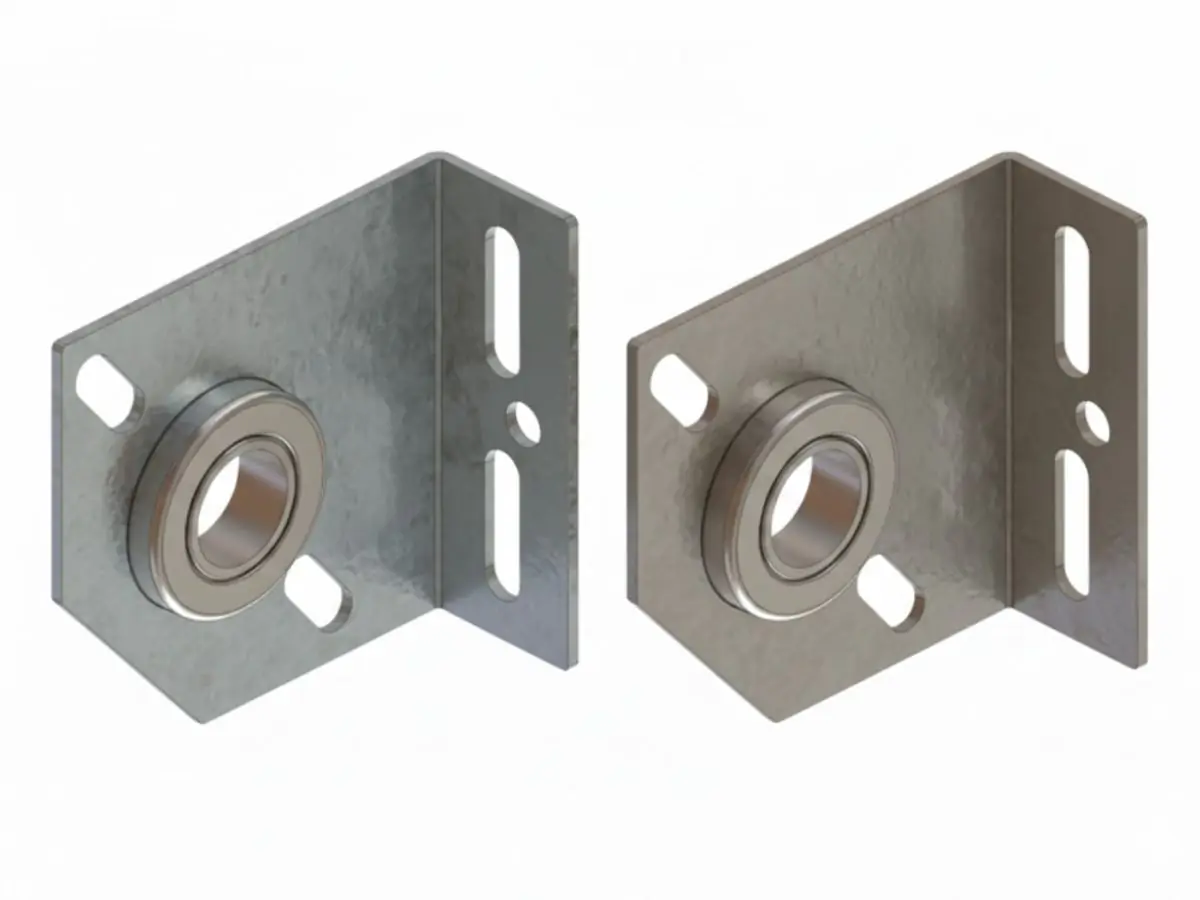

• Les supports d’axe

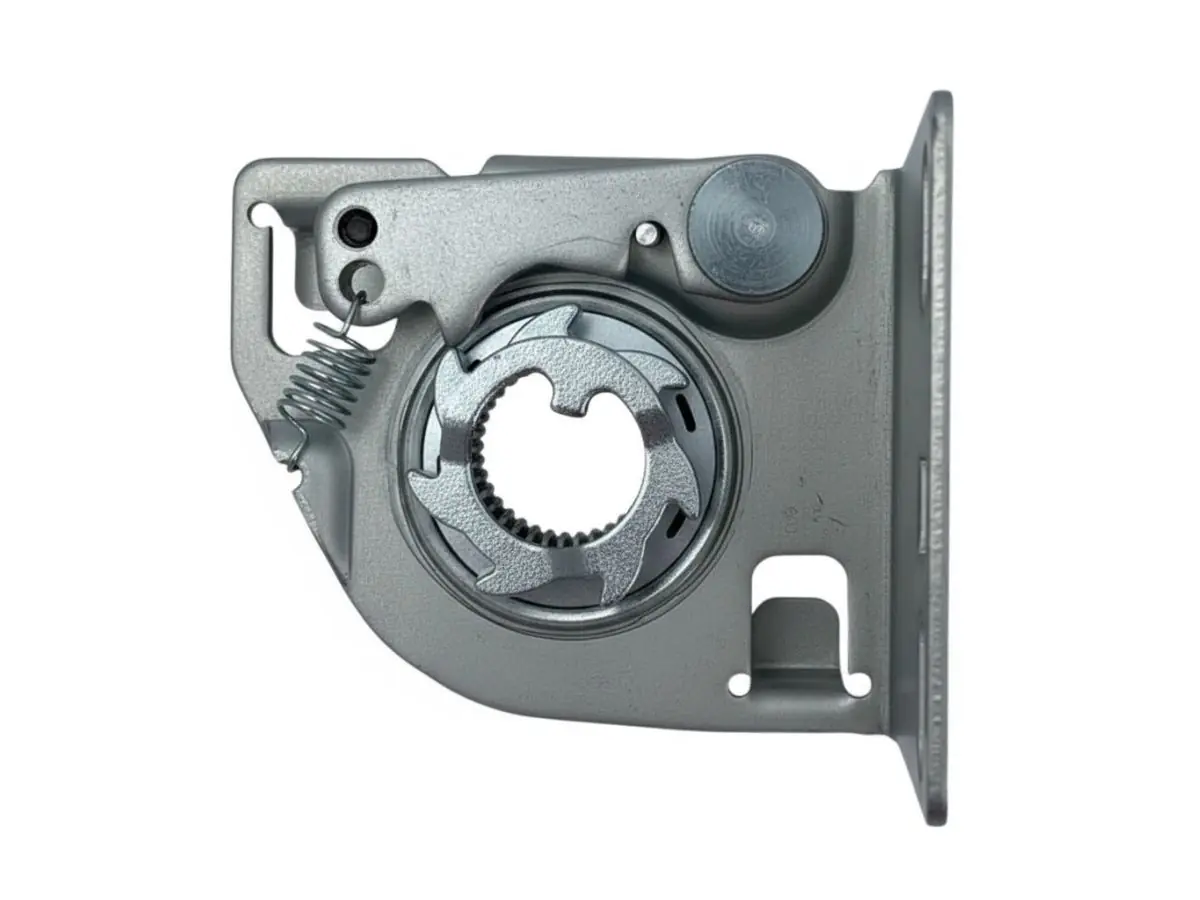

• Le parachute ressort

Chacun a un rôle précis pour équilibrer la charge du tablier et garantir une manœuvre fluide.

Caractéristiques :

• Diamètre variable selon la taille de la porte
• Longueur sur mesure, adaptée à la largeur du garage
• Résistance élevée à la torsion et à la corrosion

 Fonctions principales :

• Stocker l’énergie nécessaire au levage
• Réduire la contrainte sur le moteur ou le bras de manœuvre
• Maintenir la porte stable en position ouverte

Ces ressorts doivent être parfaitement réglés : trop tendus, ils risquent de casser ; trop lâches, la porte devient difficile à soulever.

Leur durée de vie moyenne est de 15 000 à 50 000 cycles (une ouverture/fermeture = un cycle).

Rôle essentiel :

• Guider les câbles sans glissement
• Éviter les déséquilibres latéraux
• Empêcher la chute brutale de la porte en cas de défaillance d’un câble

Les tambours sont souvent en aluminium moulé ou acier galvanisé, avec des gorges précises pour maintenir la tension constante.

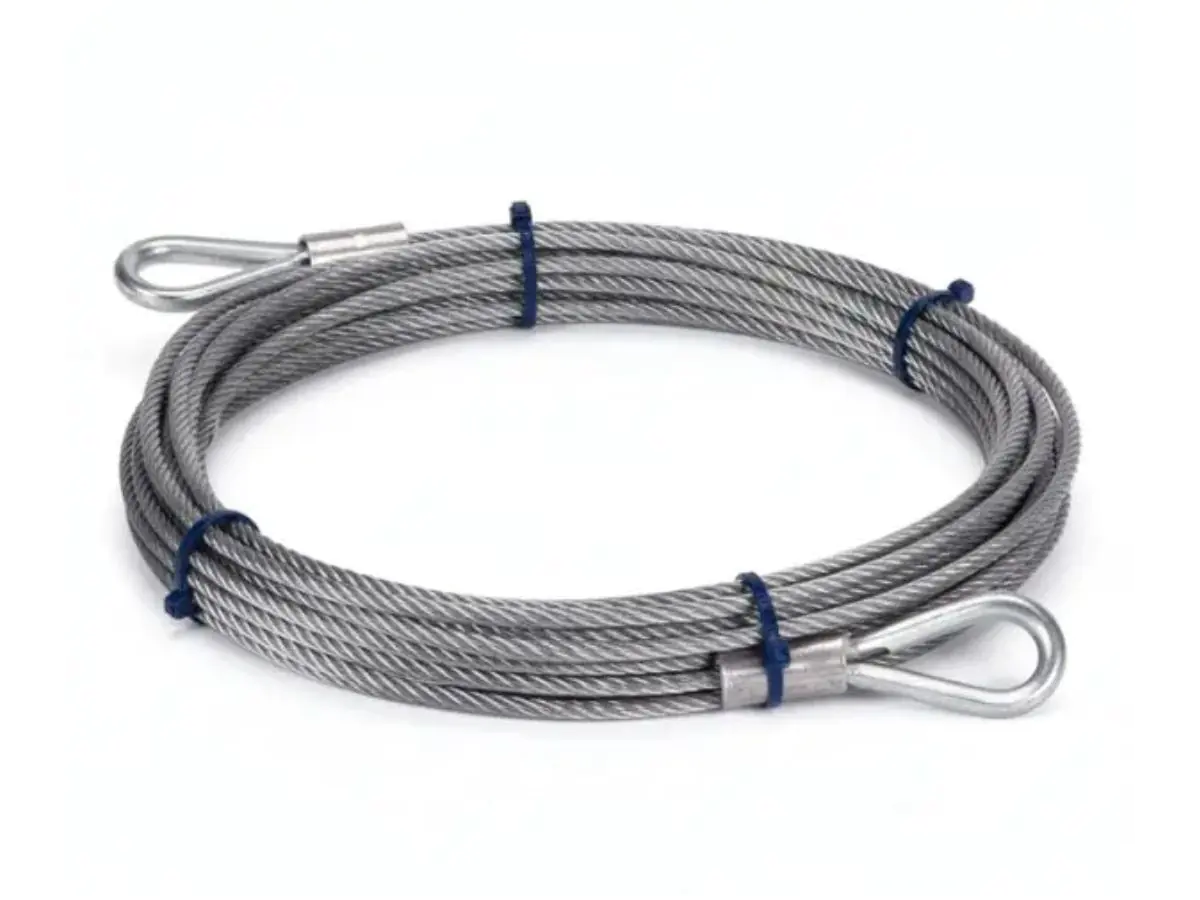

Caractéristiques techniques :

• En acier tressé ou galvanisé
• Capacité de traction pouvant dépasser 500 kg
• Résistants à la torsion et à l’humidité

Ces câbles doivent toujours être tendus et parallèles. Un câble détendu ou effiloché est un signe de déséquilibre et doit être remplacé immédiatement.

Deux types de paliers existent :

• Paliers centraux : fixés sur le support du ressort, au milieu de l’axe
• Paliers latéraux : situés à chaque extrémité, près des tambours

Un palier usé provoque un grincement métallique et un jeu dans la rotation. Mieux vaut le remplacer rapidement avant qu’il n’endommage le tube.

Fonctions :

• Stabiliser le système de torsion
• Empêcher tout mouvement latéral
• Servir de point d’ancrage pour les ressorts et les tambours

Une fixation mal serrée désaligne tout le système et entraîne un mouvement saccadé du tablier.

Fonctions :

• Détecter instantanément la rupture accidentelle d’un ressort de torsion
• Bloquer mécaniquement l’arbre d’enroulement pour immobiliser la porte
• Garantir la protection des personnes et des biens situés sous l'ouverture

Un parachute porte de garage défectueux ou absent transforme une simple panne de ressort en un danger majeur, pouvant entraîner la chute libre de la porte et des dégâts matériels ou corporels graves.

Comment fonctionne l’axe porte de garage sectionnelle ?

Lorsqu’on ouvre la porte :

1. Les ressorts libèrent la tension qu’ils stockaient
2. L’axe tourne et entraîne les tambours
3. Les câbles soulèvent le tablier section par section

Lorsqu’on referme la porte :

1. Les câbles se déroulent
2. Les ressorts se retendent
3. L’énergie accumulée est prête pour le prochain cycle

Ce mécanisme d’équilibrage est ce qui permet à une porte lourde de plusieurs dizaines de kilos de s’ouvrir avec un simple moteur… ou même à la main.

Axe porte de garage sectionnelle : les signes d’usure à surveiller

Un axe porte de garage sectionnelle en mauvais état se manifeste par plusieurs indices :

• Bruits inhabituels à la montée ou à la descente
• Câbles détendus ou qui s’enroulent mal sur les tambours
• Ouverture déséquilibrée (un côté monte plus vite que l’autre)
• Ressorts cassés ou rouillés
• Vibrations du tablier pendant la manœuvre

Dès qu’un de ces symptômes apparaît, nous vous recommandons de faire inspecter et d’entretenir l’installation pour éviter une panne totale.

Quand remplacer l’axe complet de porte sectionnelle ?

Le remplacement de l’axe de porte sectionnelle s’impose lorsque :

• les ressorts sont cassés
• le tube d’axe est tordu après un choc
• les câbles ne s’enroulent plus correctement
• après plus de 25 000 cycles d’ouverture/fermeture

Le changement d’axe de porte sectionnelle doit être réalisé par un technicien habilité. METAL 2000 propose un service de remplacement d’axe et de réglage de ressorts, conforme à la norme NF EN 13241-1.

Conclusion

L’axe d’une porte de garage sectionnelle est bien plus qu’une simple barre d’acier. Il coordonne l’ensemble du mécanisme : ressorts, câbles, tambours et paliers travaillent ensemble pour garantir sécurité et confort.
