Le schéma d’une porte sectionnelle industrielle : guide complet des composants, mécanismes et fonctionnement

Dans un atelier ou un entrepôt, la porte sectionnelle industrielle ne se contente pas d' ouvrir et de fermer un passage : elle rythme la vie du bâtiment. Sollicitée à longueur de journée, souvent sans même qu’on y pense, elle dissimule pourtant une mécanique sophistiquée derrière son apparente simplicité.

Mais comment fonctionne-t-elle réellement ? Que se cache-t'il derrière ce tablier d’acier ?

Dans cet article, nous passerons en revue les éléments clés d’une porte sectionnelle industrielle : ses composants essentiels, son cycle d’utilisation et et les systèmes de sécurité qui l’accompagnent.

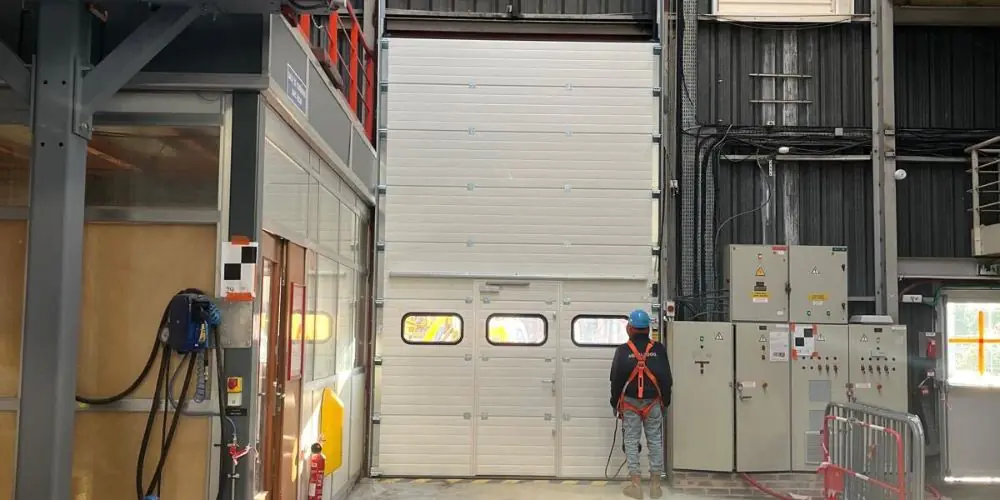

La construction d'une porte sectionnelle industrielle

Avant de détailler ses composants, il est important de souligner que la porte sectionnelle industrielle se distingue par sa conception fonctionnelle et esthétique : composée de panneaux sandwich en acier galvanisé à double paroi isolée (40 mm de mousse de polyuréthane), elle s’ouvre verticalement pour se positionner sous le plafond, libérant ainsi totalement l’espace d’entrée. Appréciée pour son élégance, sa haute performance thermique et son large éventail d’options de personnalisation (motifs, couleurs, hublots…), elle combine praticité, sécurité et isolation optimale sans débordement extérieur.

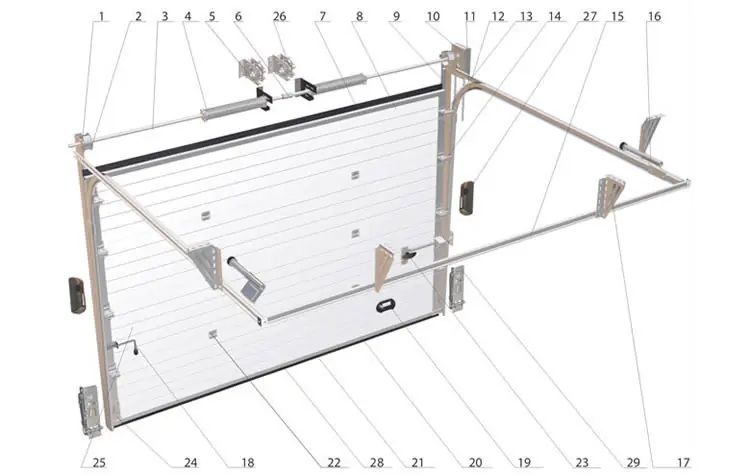

1. Palier
2. Tambour
3. Arbre
4. Ressort de torsion
5. Palier central
6. Accouplement
7. Joint Haut
8. Profil alu (haut)
9. Cornière support de rail
10. Treuil
11. C profil
12. Rail horizontal
13. Support roulette Haute
14. Charnière latérale
15. C profil
16. Butée
17. Angle universel pour fixation
18. Verrou
19. Poignée
20. Profil alu Bas
21. Joint Bas
22. Charnière centrale
23. Serrure
24. Support roulette bas
25. Panneau
26. Parachute ressort
27. Photo cellule
28. Joint Palpeur
29. Parachute cable

Les composants clés de la porte sectionnelle

Une porte sectionnelle industrielle est un assemblage précis de plusieurs éléments interdépendants. Son schéma de base se divise en quatre systèmes principaux : le tablier, le système de guidage, le mécanisme de compensation, et la motorisation avec ses dispositifs de sécurité.

Le tablier : la façade isolante et protectrice

Le tablier constitue la barrière physique entre l’intérieur et l’extérieur du bâtiment.  C’est la première ligne de défense contre les intrusions, les pertes thermiques et les nuisances sonores.

Composition : il n’est pas constitué d’une seule pièce, mais d’une série de panneaux articulés horizontalement, appelés « panneaux sandwich ». Chacun d’eux se compose de  deux feuilles d’acier galvanisé et laqué, entre lesquelles est  injectée  une mousse de polyuréthane haute densité. L’épaisseur varie généralement de 40 à 80 mm, selon les besoins en isolation.

Performances :

• Robustesse : une résistance supérieure aux chocs, impacts de transpalettes, ou tentatives d’effraction.
• Isolation thermique : grâce à la mousse, la porte crée une rupture de pont thermique. Résultat : fini les courants d’air et les factures qui flambent.
• Isolation acoustique : limite les nuisances sonores à l’intérieur comme à l’extérieur.

Options personnalisées :

• Hublots en double vitrage pour profiter de la lumière naturelle sans perte d’isolation.
• Portillon de service intégré, pour faciliter un passage piéton sans avoir à ouvrir toute la porte.
• Finitions et couleurs adaptées à la charte du site ou à ses contraintes environnementales.

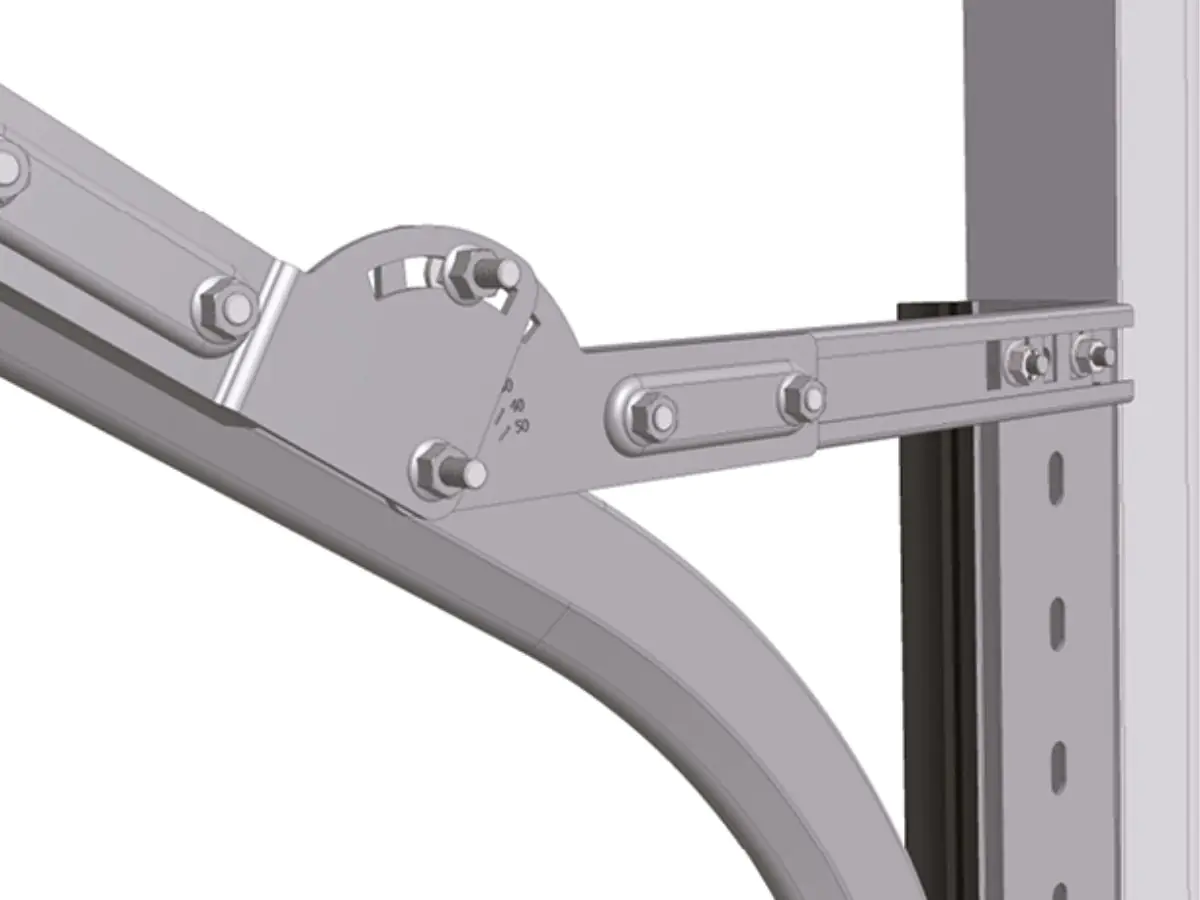

Le système de guidage : rails et roulettes

Pour s’ouvrir et se fermer facilement, la porte sectionnelle s’appuie sur un mécanisme  discret mais essentiel : le système de guidage.

• Retombée normale (standard lift) : une courbure à 90°, la porte passe rapidement en position horizontale sous le plafond. C’est la configuration la plus répandue.
• Retombée surélevée (high lift) : les rails prolongent la montée à la verticale avant de courber, idéale pour exploiter au mieux la hauteur du bâtiment. .
• Retombée verticale (vertical lift) : la porte s’élève entièrement à la verticale, utilisée dans les locaux à très grande hauteur sous plafond.
• Retombée réduite (Low headroom) : solution ingénieuse à double rail, parfaite pour les sites avec peu de hauteur disponible.

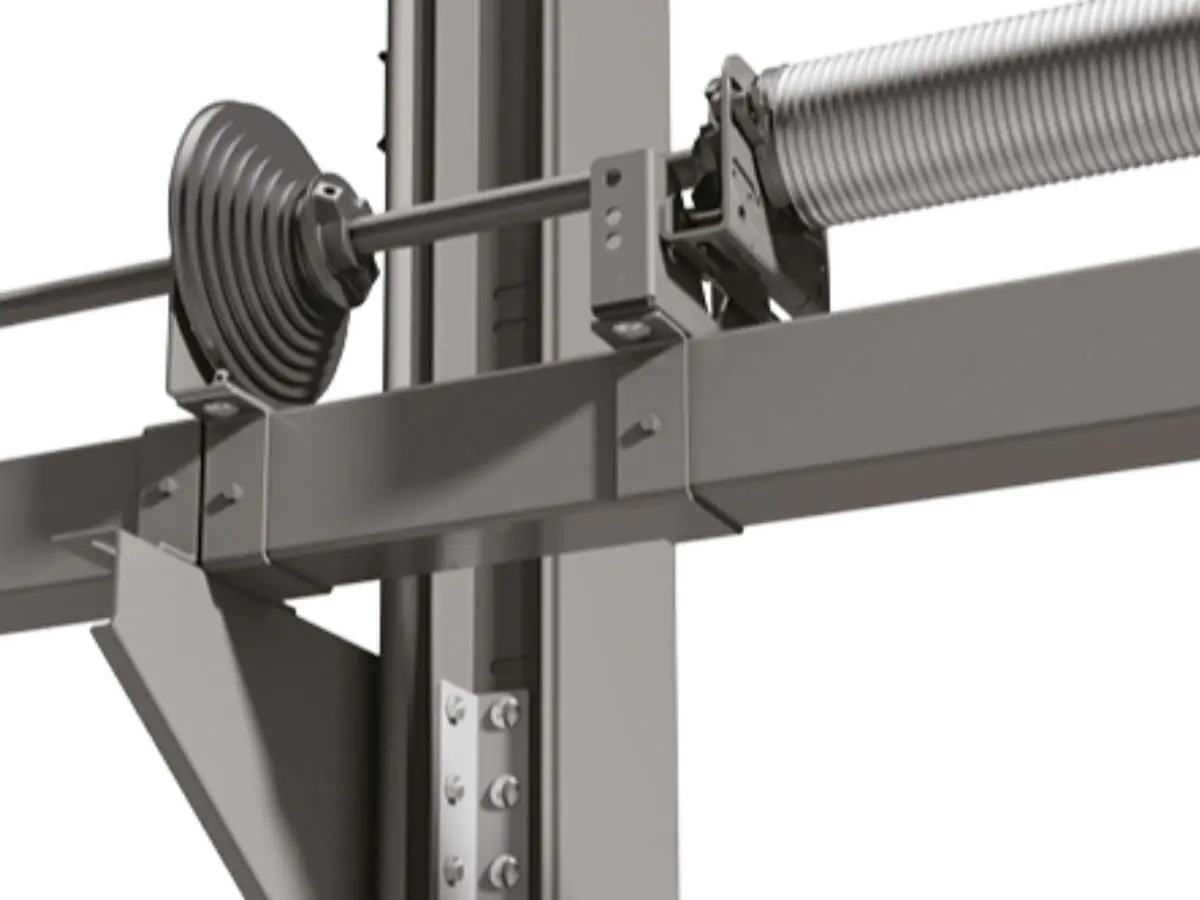

Le mécanisme de compensation : l’équilibre du poids

Il s’agit probablement du système le plus discret et le plus important.

Le tablier d’une porte industrielle pèse plusieurs centaines de kilos. Le moteur seul ne pourrait supporter durablement un tel effort à chaque manœuvre. D’où la nécessité d’un mécanisme qui compense ce poids.

Sécurité anti-rupture

Des dispositifs dits « parachutes » sont intégrés aux ressorts et/ou aux panneaux inférieurs pour bloquer instantanément la porte en cas de rupture d’un câble ou d’un ressort et empêcher la chute soudaine du tablier.

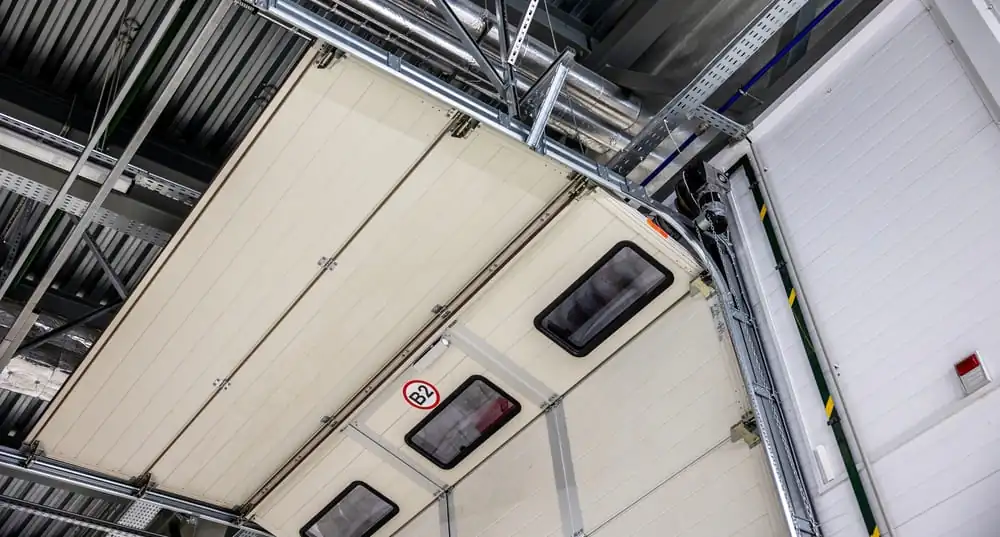

La motorisation et les dispositifs de sécurité : l’intelligence et la vigilance du système

La motorisation industrielle ne se limite pas au confort d’usage : elle assure la fluidité des flux, sécurise les accès sensibles et garantit un fonctionnement fiable jour après jour.

Le moteur porte industrielle

• Conçu pour supporter un grand nombre de cycles quotidiens (haute fréquence).
• La motorisation est généralement en « bout d’arbre », accouplée directement à l’axe des ressorts.
• Une chaîne de secours permet toujours la manœuvre manuelle en cas de coupure de courant.

Dispositifs de sécurité

1. Sécurité antichute : en cas de rupture de ressort ou de câble, un système mécanique bloque instantanément la porte dans ses rails.
2. Barre palpeuse (palpeur de sécurité) : une bande caoutchouc placée sous le panneau inférieur détecte le moindre contact avec un obstacle lors de la descente et provoque l’arrêt ou l’inversion immédiate du mouvement.
3. Photocellules : un faisceau infrarouge tendu au ras du sol interrompt la fermeture si quelque chose passe dans l’ouverture, ce qui évite tout accident.
4. Fins de course : des interrupteurs de précision contrôlent l’arrêt de la porte en position haute ou basse.
5. Commandes et contrôles d’accès : boîtiers muraux, télécommandes, badges, boucles magnétiques, détecteurs de mouvement, selon le niveau de sécurisation et de praticité recherché.

Le fonctionnement d’une porte sectionnelle industrielle

Passons maintenant du statique à la dynamique : comment tous ces éléments travaillent-ils ensemble, à chaque cycle d’utilisation ?

Le cycle d’ouverture

1. Commande : Tout commence par une action de l’utilisateur — pression sur un bouton, signal d’une télécommande, détection par boucle magnétique ou lecture d’un badge RFID .
2. Activation : le coffret électronique envoie un signal au moteur, qui commence à faire tourner l’axe sur lequel sont montés les ressorts de torsion.
3. Mise en mouvement : l’axe tourne, libérant progressivement l’énergie stockée dans les ressorts. Cette assistance mécanique allège considérablement l’effort nécessaire pour soulever le tablier.
4. Traction et guidage : les câbles en acier, entraînés par les tambours, tirent le panneau inférieur vers le haut ; les panneaux articulés s’articulent les uns après les autres, guidés par les roulettes dans les rails. La porte suit sa trajectoire du sol jusqu’à se loger à l’horizontale sous le plafond.
5. Arrêt : la porte atteint sa position haute, stoppée par les fins de course réglés au préalable.

Le cycle de fermeture

1. Nouvelle commande : l’utilisateur déclenche la fermeture.
2. Descente contrôlée : le moteur tourne dans l’autre sens, la porte descend sous l’effet de son propre poids, freinée et régulée par le motoréducteur.
3. Réarmement des ressorts : en descendant, la rotation de l’axe tend de nouveau les ressorts de torsion. L’énergie ainsi stockée servira à assister la prochaine ouverture de la porte.
4. Vigilance permanente : pendant toute la descente, le palpeur de sécurité (barre palpeuse) et les photocellules veillent à détecter le moindre obstacle. En cas d’anomalie, la fermeture s’arrête ou s’inverse immédiatement pour prévenir tout incident.
5. Fermeture totale : le panneau inférieur atteint le sol, le joint assure l’étanchéité et l’isolation de l’ensemble.

Le fonctionnement d’une porte sectionnelle industrielle révèle l’ingéniosité d’un système où la robustesse du tablier, la précision du guidage, l’équilibre assuré par les ressorts, et l’intelligence des dispositifs de sécurité s’unissent en parfaite synergie

Maîtriser ces interactions, c’est à la fois choisir un équipement fiable et adapté à son site et  garantir la sécurité des personnes ainsi que la pérennité de ses installations.
