Les différents types de câblage pour un rideau métallique

Le câblage d’un rideau métallique joue un rôle central dans son fonctionnement. C’est lui qui relie le moteur, les commandes et les sécurités, ce qui aide a avoir une ouverture fluide et une utilisation sûre. Selon le modèle, le type de moteur et les besoins du site, on distingue plusieurs configurations : le câblage filaire, le câblage radio sans fil et l’alimentation électrique (en monophasé ou triphasé).

A travers cet article, voyons ensemble comment ces systèmes se différencient et comment choisir le plus adapté à votre installation.

Le câblage filaire : la fiabilité avant tout

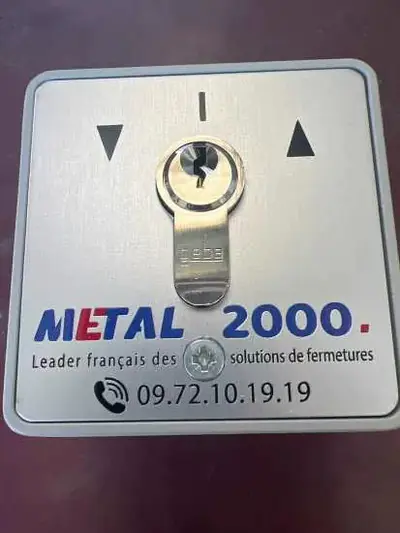

Le câblage filaire reste le système le plus courant et le plus robuste. Il assure une connexion directe entre la commande et le moteur du rideau métallique. Deux dispositifs principaux permettent de le piloter : le boîtier à clé et le bouton-poussoir.

Le bouton-poussoir

Ce dispositif est souvent installé en intérieur, à proximité immédiate du rideau métallique.

Il comporte généralement trois boutons : montée, descente et stop.

Avantages :

• Commande directe et très réactive.
• Idéal pour les zones à usage professionnel (entrepôts, garages collectifs).
• Possibilité d’ajouter une commande d’arrêt d’urgence.

Inconvénients :

• Ne convient pas pour un usage extérieur (non étanche).
• Ne permet pas de contrôle à distance.

En résumé, le câblage filaire est la solution la plus stable. Il garantit une réponse immédiate du moteur et ne dépend d’aucun signal radio.

Le câblage radio : la liberté du sans fil

Le câblage radio, aussi appelé système sans fil, apporte un véritable confort d’utilisation.

Ici, la commande se fait à distance via une télécommande, un émetteur mural sans fil, voire un smartphone connecté selon les modèles récents.

Fonctionnement du câblage radio

• Une télécommande envoie un signal radio au récepteur intégré ou à une centrale de commande reliée au moteur.
• Le signal déclenche l’ouverture ou la fermeture du rideau.
• Certains modèles disposent de canaux multiples, permettant de piloter plusieurs fermetures depuis un seul boîtier.

Avantages du câblage radio

• Aucune contrainte de câblage entre la commande et le moteur.
• Installation rapide et propre : parfait en rénovation.
• Utilisation à distance : ouverture depuis un véhicule ou un bureau.
• Compatible avec des systèmes domotiques (NICE, SOMFY, FAAC, etc.).

Câblage radio : limites à connaître

• Piles à remplacer régulièrement sur les émetteurs.
• Portée radio limitée (souvent 20 à 30 mètres).
• Sensibilité aux interférences (murs épais, champs électromagnétiques).

L’alimentation électrique : monophasé ou triphasé ?

Le type d’alimentation influence directement la puissance et la performance du rideau métallique.

On distingue deux grandes catégories : le monophasé (230 V) et le triphasé (400 V).

Le monophasé : pour les installations standards

Le monophasé est l’alimentation classique des habitations et petits commerces.

Elle convient parfaitement aux rideaux métalliques légers ou de taille moyenne.

Avantages :

• Facile à raccorder sur une prise domestique.
• Suffisant pour la majorité des portes de garage et vitrines.
• Consommation modérée.

Inconvénient :

• Puissance limitée : ne convient pas aux rideaux de grandes dimensions ou à usage intensif.

Le triphasé : la solution industrielle

Le triphasé alimente les moteurs plus puissants, souvent utilisés pour les sites industriels, entrepôts logistiques ou parkings collectifs.

Avantages :

• Offre une puissance élevée et stable, même en usage intensif.
• Permet de répartir la charge électrique sur plusieurs phases.
• Réduit les risques de surchauffe du moteur.

Inconvénients :

• Installation plus complexe nécessitant un raccordement professionnel.
• Consommation énergétique plus élevée.

• Pour une petite vitrine ou un garage particulier, le monophasé avec câblage radio est souvent la solution idéale : simple, pratique et esthétique.
• Pour un entrepôt ou une porte industrielle, un moteur triphasé câblé en filaire reste la meilleure option en termes de puissance et de fiabilité.

Maintenance câblage rideau métallique

• Quel que soit le type de câblage choisi, il est essentiel de vérifier régulièrement vos connexions et équipements.
• Un câble abîmé, une borne desserrée ou un récepteur défaillant peut rapidement entraîner une panne.

Voici quelques bonnes pratiques :

• Inspecter les câbles tous les six mois (usure, coupure, oxydation).
• Tester les commandes (boîte à clé, bouton-poussoir, télécommande).
• Nettoyer les bornes de connexion si présence de poussière ou d’humidité.
• Faire contrôler le moteur et le système électrique par un technicien agréé.

Avec un contrat de maintenance METAL 2000, ces vérifications sont incluses dans chaque visite préventive, pour garantir un fonctionnement optimal et conforme à la norme NF EN 13241-1.

Conclusion

Le câblage d’un rideau métallique, qu’il soit filaire ou radio, joue un rôle central dans sa performance et sa sécurité.

Le système filaire offre une fiabilité à toute épreuve, tandis que le câblage radio privilégie le confort et la flexibilité. Quant à l’alimentation, le monophasé suffit pour les petits commerces, mais le triphasé s’impose pour les applications industrielles.

Avant toute installation, prenez le temps d’évaluer vos besoins :

1. Fréquence d’utilisation
2. Distance de commande
3. Puissance moteur

Et surtout, confiez toujours la mise en service et les branchements électriques à un professionnel qualifié.
