Comment choisir son moteur de rideau métallique ?

Central, tubulaire ou latéral, la sélection du moteur rideau métallique adéquat dépend du poids du tablier, du diamètre de l’axe, de la fréquence d'utilisation et de l’usage. Une motorisation mal dimensionnée s'use prématurément et finit par tomber en panne plus tôt que prévu.

Nos experts vous guident à travers les principaux types de moteurs disponibles, leurs caractéristiques techniques et les critères à prendre en compte pour un choix adapté à votre installation.

Le moteur central

Le moteur central se fixe au centre de l'axe d'enroulement, entre les bobines à ressort. Cette position centrale répartit uniformément l'effort de levage sur toute la largeur du tablier.Ce type de moteur convient aux rideaux métalliques de petite et moyenne taille et à faible fréquence d'utilisation. Il est prisé des commerces et des garages collectifs disposant de tabliers légers.

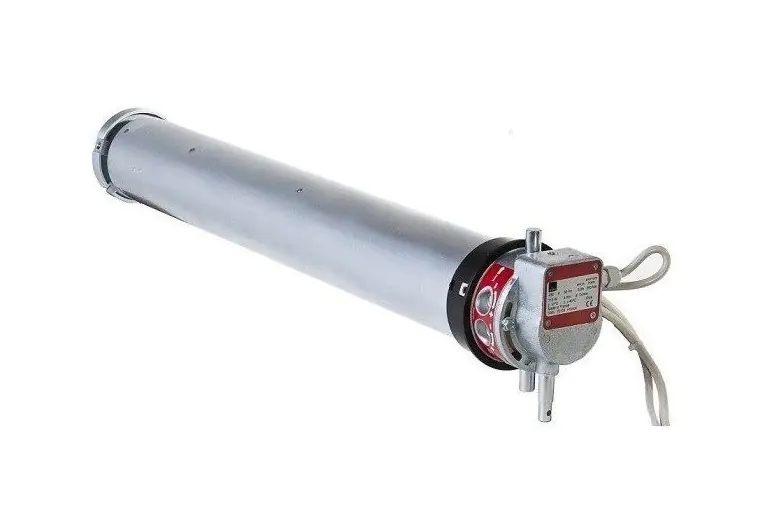

Le moteur tubulaire

Le moteur tubulaire s’intègre à l'intérieur du tube d'enroulement, qui vient pivoter autour de lui à chaque manœuvre. Toute la charge mécanique du tablier est supportée par le moteur et le tube, sans recours à des ressorts de compensation ni à un contrepoids externe.

Plus puissant qu'un moteur central, il convient aux rideaux métalliques de grands gabarits (de 600 à 700 kg) souvent sollicités. Ce type de moteur cible principalement les grandes boutiques et les locaux industriels disposant de tabliers lourds en acier.

Le moteur latéral (déporté/extérieur/en bout d’arbre)

Le moteur latéral, aussi appelé moteur déporté, se fixe sur le côté du caisson, en bout d'axe, à l'extérieur du tube d'enroulement. Cette position facilite les opérations de maintenance : le moteur reste accessible sans démontage du tablier ni du caisson.

Il est souvent installé sur les rideaux industriels d’envergure nécessitant un couple de levage élevé, notamment sur les quais de chargement et les entrepôts logistiques.

Sur le plan technique, le moteur latéral supporte des charges importantes et s'associe fréquemment à un système de transmission par chaîne ou par courroie crantée.

Critères de choix d’un moteur rideau métallique

Vous vous demandez comment choisir votre moteur rideau métallique ? Avant de motoriser un rideau manuel ou d’équiper votre local d’un rideau de fer électrique, quatre critères principaux orientent le choix du bon automatisme.

Poids et dimensions du tablier

Le poids et les dimensions du tablier constituent le premier critère à évaluer avant de choisir un automatisme. Pour évaluer ce poids avec précision, une formule simple s'applique :

Poids du tablier (kg) = Largeur (mm) x Hauteur (mm) x Masse surfacique au m² (kg/m²)

Ce calcul détermine directement le couple minimal requis pour le moteur. Un sous-dimensionnement expose l'installation à une usure prématurée, voire à une panne précoce, tandis qu'un moteur surdimensionné représente un surcoût inutile.

Diamètre de l’axe

Le diamètre de l'axe détermine directement le type de moteur compatible avec l'installation.

• Moteur central : requiert un axe compensé, généralement compris entre Ø 60 et 76 mm pour les rideaux de taille moyenne.
• Moteur tubulaire : se loge à l'intérieur de l'axe creux, avec un diamètre correspondant exactement au tube, typiquement entre Ø 102 et 193 mm selon le couple moteur et la taille du tablier.
• Moteur latéral : Tube en acier galva avec généralement diamètre de Ø 133 mm à 273 mm

Fréquence d'utilisation et types d'usage

Un rideau de fer manœuvré plusieurs fois par jour ne sollicite pas le moteur de la même façon qu'un rideau baissé le soir et relevé le matin. Le rythme d'utilisation varie fortement selon le secteur d'activité, ce qui rend indispensable une évaluation préalable avant tout choix de moteur.

1. Usage résidentiel : quelques cycles par jour en moyenne ; un moteur tubulaire standard ou un moteur central assure généralement un fonctionnement fiable
2. Usage commercial : ouvertures et fermetures répétées tout au long de la journée ; ce rythme impose un moteur à couple renforcé ou à cycle de service élevé pour limiter la surchauffe et l'usure des composants
3. Usage industriel : fonctionnement quasi continu sur certains sites ; ce rythme exige un moteur à haute endurance, capable de supporter un grand nombre de manœuvres quotidiennes sans surchauffe

Installation existante ou neuve

Motoriser un rideau existant ou équiper une installation neuve ne relève pas du même travail. Sur un rideau déjà en place, le moteur doit s'adapter à l'axe existant ou le remplacer entièrement, ce qui limite parfois le choix de la technologie. Sur une installation neuve, cette contrainte d'adaptation disparaît : le moteur tubulaire, central ou latéral se sélectionne librement selon l'usage prévu. Les dimensions et le poids du tablier restent toutefois déterminants dans les deux cas, puisqu'ils conditionnent la puissance et le couple nécessaires du moteur.

Principe de fonctionnement

La commande déclenche la mise en rotation du moteur, qui entraîne l'axe d'enroulement. Le tablier s'enroule ou se déroule sur cet axe selon le sens donné.

En parallèle, les ressorts de compensation, montés sur l'axe, se tendent ou se détendent. Ils absorbent une partie du poids du tablier, ce qui réduit l'effort que le moteur doit fournir pour assurer le levage. Cette répartition de charge permet de dimensionner un moteur de puissance moindre, sans compromettre la fluidité du mouvement.

Système de débrayage du moteur central

Un système de débrayage moteur central permet de manœuvrer manuellement le rideau en cas de coupure de courant ou de panne moteur. Ce débrayage s'effectue au moyen du poignet relié à un câble moteur, ou via une boîte à clé débrayable installée en façade et accessible sans démontage.

Cette fonction reste essentielle pour garantir l’accès au local en toutes circonstances, notamment dans les commerces où l'ouverture du rideau conditionne l'activité quotidienne.

Fonctionnement du moteur tubulaire

À l'inverse du moteur central, ce système ne comporte aucune pièce apparente : tout se joue à l'intérieur du tube, qui tourne autour du moteur lors de chaque manœuvre. Aucun ressort ne vient en renfort. Le moteur porte seul l'ensemble de la charge et gère sans assistance le levage, la descente et le maintien du tablier en position.

La rotation démarre dès que la commande est actionnée. Le tube, entraîné par le moteur, enroule ou déroule le tablier selon le sens choisi. L'ensemble moteur-tube concentre toute la charge mécanique de l'installation, sans répartition sur un autre élément.

Système de débrayage du moteur tubulaire

Le système de débrayage comprend un anneau fixé à l'extrémité du moteur et une manivelle de secours qui vient s'y accrocher. Le débrayage, c'est-à-dire le désengagement du moteur pour passer en mode manuel, s'obtient en tournant cette manivelle dans le sens inverse des aiguilles d'une montre.

Le retour en mode automatique nécessite de réengager le moteur par une rotation dans le sens des aiguilles d'une montre, puis de retirer la manivelle avant d'actionner la commande électrique.

Fonctionnement du moteur en bout d’arbre

Le moteur se fixe en extrémité de l'arbre d'enroulement, à l'extérieur du caisson. Il entraîne l'arbre en rotation par l'intermédiaire d'une transmission, le plus souvent une chaîne ou une courroie crantée reliée à un pignon.

Cette transmission déporte l'effort du moteur vers l'arbre, sans intégration directe dans le tube comme pour un moteur tubulaire. Le tablier s'enroule ou se déroule sur l'arbre selon le sens de rotation transmis par le moteur.

Système de débrayage du moteur latéral

Le débrayage du moteur latéral repose le plus souvent sur un treuil à chaîne sans fin et, plus rarement, sur une manivelle selon le fabricant. Cette manœuvre désengage le moteur de la transmission et permet d'actionner le rideau manuellement.

Le rembrayage s'effectue en sens inverse : le moteur se réengage sur la transmission avant toute nouvelle commande électrique.

Tableau comparatif des moteurs rideau métallique

Pour savoir comment choisir votre moteur de rideau métallique, ce tableau offre une vue d'ensemble des trois technologies de motorisation, afin de faciliter la comparaison avant tout de commander votre automatisme.

Pourquoi motoriser un rideau métallique ?

Ce que la motorisation apporte concrètement à votre activité :

• Un gain de temps : le rideau s'ouvre et se ferme en quelques secondes, sans effort ni manipulation manuelle répétée.
• Une image professionnelle soignée : un commerce équipé d'un système automatisé projette une image attrayante auprès de sa clientèle.
• Une sécurité renforcée pour vos équipes : nos techniciens rappellent que la manœuvre manuelle d'un tablier lourd expose les salariés à des troubles musculo-squelettiques.
• Une protection accrue contre les intrusions : les systèmes motorisés intègrent des dispositifs de verrouillage automatique et des détecteurs d'obstacle qui dissuadent les tentatives d'effraction.
• Une continuité d'exploitation optimisée : nos métalliers installent des motorisations dimensionnées pour les flux intensifs, notamment dans les entrepôts logistiques et parkings à forte rotation.
• Un pilotage à distance : certains modèles se connectent à une application mobile et permettent de contrôler l'ouverture depuis n'importe quel endroit.

Prix moteur rideau électrique

Le prix d'un moteur rideau métallique dépend de plusieurs critères techniques :

• Le poids et la surface du tablier, qui conditionnent la puissance requise
• La marque du moteur (Gaposa, Raptor, Simu, BFT, Nice, Somfy) proposant des gammes différentes
• Les options de sécurité intégrées, comme un détecteur d'obstacle ou un verrouillage automatique

METAL 2000, votre expert pour choisir le bon moteur rideau métallique

METAL 2000 accompagne les commerçants, gestionnaires d'entrepôts et copropriétés depuis 1994 dans cette démarche. Le réseau de 337 techniciens intervient partout en France pour établir un diagnostic complet de l'installation existante et recommander la motorisation la plus adéquate : tubulaire, latérale ou centrale.

Ce que METAL 2000 propose concrètement :

• Un devis gratuit établi après évaluation précise du rideau et de son environnement
• Une sélection de marques reconnues (Gaposa, Raptor, Simu, BFT, Nice, Somfy)
• Une installation réalisée par des techniciens poseurs qualifiés, dans le respect de la norme NF EN 13241 pour la sécurité de la fermeture motorisé et la norme NF C 15-100 pour les raccordements électriques
• Un contrat de maintenance annuel pour contrôler le système de motorisation et détecter toute usure prématurée
• Une intervention rapide en cas de panne, dès votre appel

Vous hésitez encore sur comment choisir votre moteur rideau métallique ? Nos intervenants se déplacent sur site pour analyser votre installation et vous orienter vers la solution la mieux adaptée à votre activité. Appelez-nous au 09 72 10 19 19 pour obtenir un devis personnalisé !
