Tout savoir sur les pièces détachées d'un rideau métallique

Vous connaissez votre rideau métallique de l'extérieur. Mais dedans, vous savez ce qui se passe vraiment ?

Parce qu'entre l'axe qui enroule le tablier, la lame finale qui sert de contrepoids, les rails qui guident le mouvement, le coffre qui abrite le mécanisme, et l'organe de commande qui actionne le système, il se passe beaucoup de choses. Autant de composants qui œuvrent en silence et dont l'importance n'apparaît vraiment qu'en cas de défaillance.

Et ce jour-là, mieux vaut savoir de quoi on parle.

C'est exactement l'objectif de ce guide : parcourir les six compartiments essentiels d'un rideau métallique, expliquer le rôle de chacun, et vous donner les clés pour comprendre votre installation, avant la prochaine panne, pas après.

Les 6 compartiments d'un rideau métallique

Un rideau métallique se compose de plusieurs pièces détachées, notamment : l'axe, le tablier, la lame finale, les drapeaux, le coffre, la motorisation (modèle motorisé) et l'organe de commande. Chacun remplit une fonction précise dans le fonctionnement de l'installation, et dont la défaillance de l'un risque d’immobiliser l'ensemble.

Voici une présentation concise des éléments de votre rideau de protection :

1. Axe d’enroulement (manuel ou motorisé)
2. Tablier rideau métallique (mixte, à lames pleines, micro-perforées ou transparentes)
3. Lame finale et ses accessoires
4. Drapeaux (coulisses et flasques)
5. Coffre du rideau métallique
6. Systèmes de commande (digicode, bouton poussoir, télécommande…)

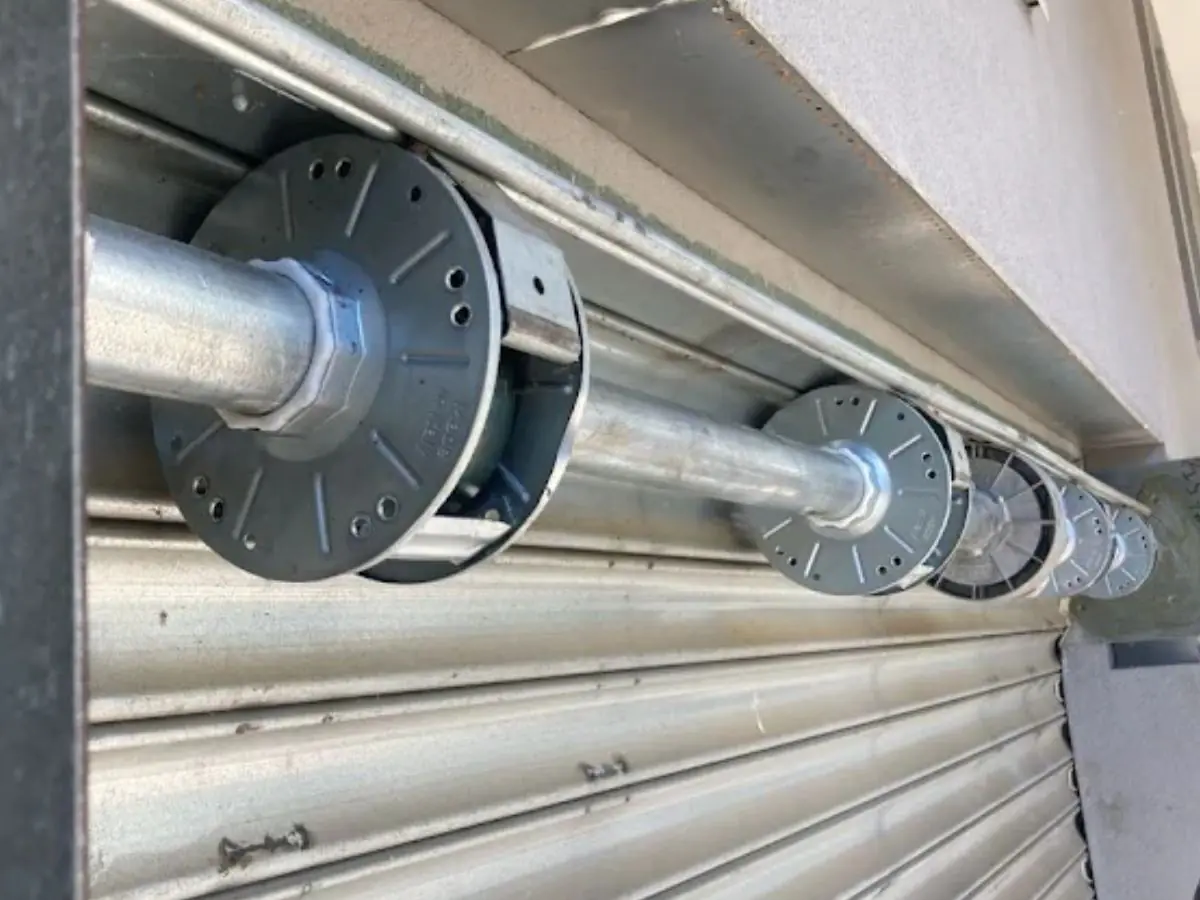

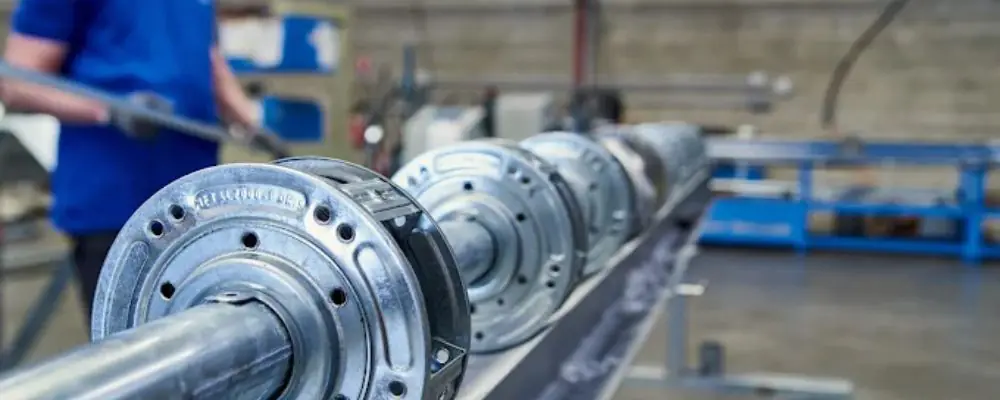

Le tube d'enroulement

C'est la structure principale de l'axe, celui autour duquel le tablier s'enroule à chaque ouverture et fermeture. Fabriqué en acier galvanisé, il existe en deux épaisseurs en fonction de son diamètre et du poids du tablier : 2 mm pour les installations standard, 3 mm pour les rideaux plus lourds ou soumis à des contraintes mécaniques élevées.

Côté diamètre, on trouve deux options : 60 mm et 76 mm. Le Ø 60 mm convient aux rideaux de dimensions courantes ; le Ø 76 mm s'impose dès que la largeur ou le poids du tablier augmente. C'est la combinaison poids/dimensions qui détermine le bon choix, un tube sous-dimensionné s'expose à des déformations prématurées.

La bobine à ressort

La boîte à ressort regroupe deux éléments solidaires : le boîtier et les ressorts de compensation. Son rôle est d'équilibrer le poids du tablier pour faciliter la manœuvre manuelle et éviter toute chute brutale.

Elle se décline en version simple ou parachutée. Cette dernière intègre un système de blocage en cas de rupture de ressort. Les dimensions courantes sont 200/60/60, 220/60/60 et 240/76/60, le premier chiffre indiquant le diamètre extérieur, les deux suivants les diamètres intérieurs compatibles avec l'axe.

Les ressorts affichent un pas de 60 mm et des épaisseurs de 1,0 à 1,4 mm selon le poids du tablier. Leur disposition est toujours paire et symétrique : 2 bobines pour les installations légères, 4 pour les rideaux de grande dimension. Cette symétrie garantit un enroulement régulier.

Ce nombre peut augmenter lorsque le poids ou les dimensions du rideau requièrent une compensation plus importante.

La goupille

Petite tige en acier fournie à l’installation et insérée dans l’oreille  de la bobine, la goupille bloque le ressort compensateur en position tendue lors des réglages, entretien ou du démontage. C'est une pièce de sécurité indispensable : sans elle, le ressort se décharge brusquement sous l'effet de l'énergie accumulée. Les conséquences peuvent être graves : blessure sérieuse pour l'opérateur, endommagement de l'axe ou du coffre. Toute intervention sur la bobine à ressort doit impérativement être réalisée au moyen de la goupille en place, par un technicien spécialisé.

Les supports d'axe (berceaux)

Les berceaux sont les pièces de support qui maintiennent l'axe en position dans le coffre. De forme en U, ils se vissent aux deux extrémités de l'axe sur les joues, via trois points de fixation par support. Cette triangulation assure une tenue solide, même sous les vibrations répétées liées aux cycles d'ouverture et de fermeture. Ils sont compatibles avec les deux diamètres standards : Ø 60 mm et Ø 76 mm.

Les attaches tablier (agrafes)

Agrafes d'enroulement, crochets, attaches tablier : le nom varie, la fonction reste la même : solidariser la première lame du tablier à l'axe d'enroulement. Sans elles, le rideau ne monte plus.

Deux modèles existent selon le sens d'enroulement :

• Les attaches en S pour un enroulement extérieur
• Les attaches en C pour un enroulement intérieur

Une agrafe mal adaptée génère des contraintes mécaniques anormales sur la première lame et sur l'axe.

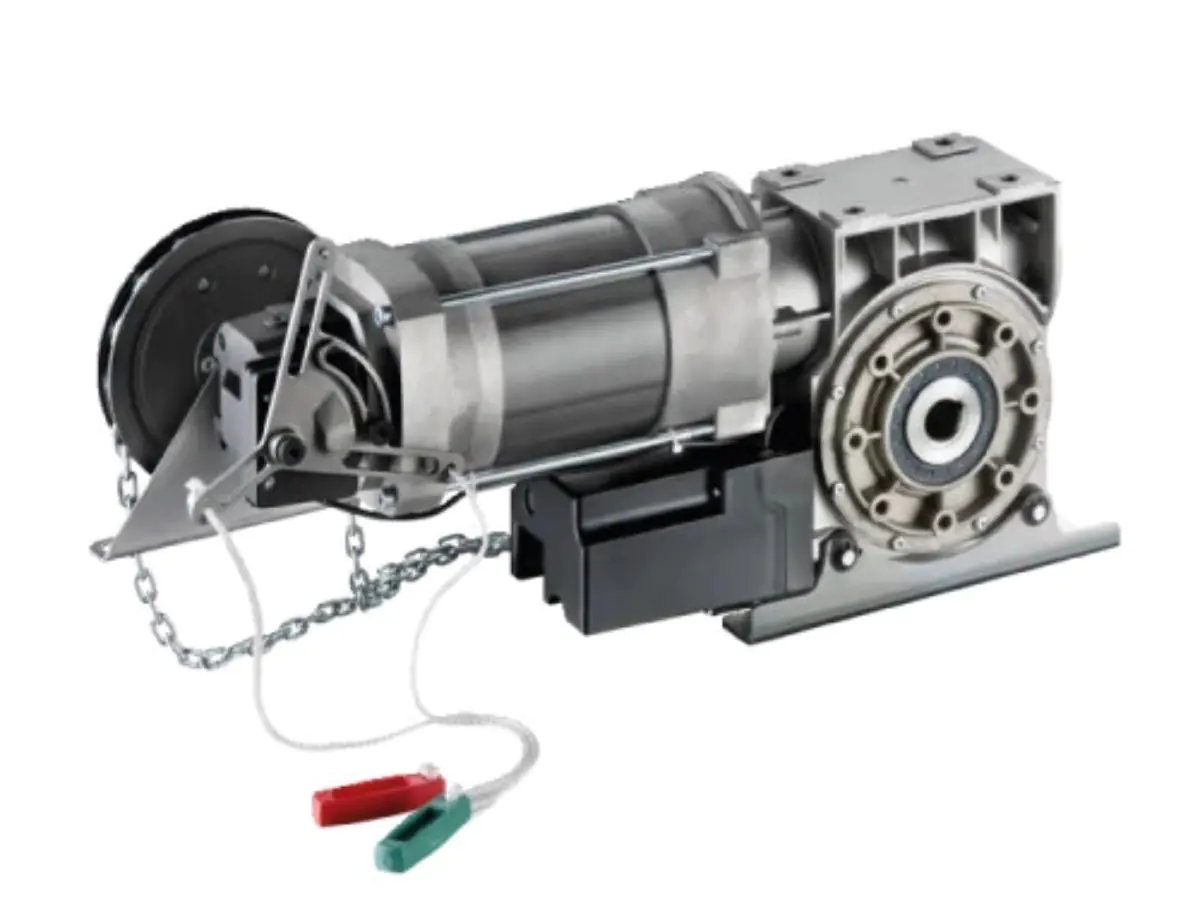

Moteur

Le moteur central du rideau métallique se fixe autour de l'axe compensé et l'entraîne en rotation. Disponible en diamètres standards Ø 60 mm et Ø 76 mm, il s'adapte aux rideaux de petites à moyennes dimensions. Pour les tabliers plus lourds ou de grande largeur, une configuration bi-moteur prend le relais.

Le débrayage consiste à désengager le moteur de l'axe d'enroulement pour permettre une manœuvre manuelle du tablier. Le câble de débrayage part du moteur, traverse le tube sur toute sa longueur et ressort par son extrémité. Depuis la boîte à clé débrayable installée à proximité du rideau, deux modes d'actionnement sont possibles : dévisser l'embout du câble ou actionner la poignée dédiée. Pour réengager le moteur : revisser.

Plats bombés

Soudés sur les boîtes à ressort, les plats bombés rigidifient l'axe et synchronisent les bobines entre elles. Ils sont exclusivement utilisés sur les axes motorisés. Leur nombre varie selon la largeur du rideau : plus le rideau est large, plus le risque de flambage, c'est-à-dire de flexion de l'axe sous charge, est élevé. Les plats bombés jouent ici un rôle de renfort structural essentiel.

Parachute (antichute)

Installé sur l'axe à proximité du moteur, le parachute bloque instantanément la descente du tablier en cas de rupture du ressort ou d'emballement du moteur. Il fonctionne par système centrifuge : dès que la vitesse de descente dépasse un seuil critique, le dispositif se déclenche et immobilise l'axe. À noter : certaines boîtes à ressort intègrent déjà un parachute : les boîtes à ressort dites parachutées.

Le tube tubulaire

Il supporte le tablier et transmet le couple moteur. Plus massif qu'un tube standard, il existe en quatre dimensions selon la portée et le poids du rideau :

Le moteur tubulaire

Inséré à l'intérieur du tube, il se fixe sur la joue côté moteur (CM). Deux marques sont principalement utilisées : SIMU (France) et AFCA (Chine). Quel que soit le modèle choisi, le principe du système de débrayage reste le même.

Le débrayage consiste à accrocher la manivelle de secours sur l'anneau fixé à l'extrémité du moteur, puis à effectuer une rotation dans le sens inverse des aiguilles d'une montre.

Le réengagement s'opère en trois étapes successives : rotation dans le sens horaire jusqu'au réengagement du moteur, retrait de la manivelle, puis activation de la commande électrique. Le non-respect de cet ordre expose le mécanisme à un endommagement irréversible.

Le jeu d'adaptation

Deux pièces en plastique rigide, reliées au tube par visserie. Elles compensent l'écart de diamètre entre le moteur et le tube, et garantissent la transmission du couple sans jeu mécanique.

Le parachute ou antichute

Dispositif de sécurité installé côté opposé moteur. En cas de rupture moteur, il freine ou bloque instantanément la descente du tablier, prévenant toute chute non contrôlée.

L'embout d'entraînement claveté

Soudé à l'intérieur et à l'extrémité du tube, il assure la liaison mécanique entre le tube et le parachute. C'est par cet embout que le mouvement rotatif du tube est transmis au dispositif antichute.

Les rondelles en acier

Au nombre de deux, positionnées à l'intérieur et à l'extrémité du tube, elles sont traversées par l'axe d'entraînement et maintiennent le mécanisme en position axiale.

Les joues

Une plaque côté moteur (CM) et une plaque côté opposé moteur (CO) encadrent l'axe et assurent sa fixation sur la structure. Les joues SIMU et AFCA ne sont pas interchangeables : chaque marque impose ses propres cotes de fixation.

• Tube en acier galvanisé : Ø 133 mm à Ø 193 mm (disponibles en atelier), jusqu'à Ø 273 mm sur configuration spécifique, épaisseur de paroi de 2 à 5 mm selon le poids du tablier
• Joues : plaque côté moteur (CM) et plaque côté opposé moteur (CO)
• Palier à semelle : 4 points de fixation, monté directement sur la joue qui assure le maintien en rotation de l'axe et absorbe les efforts radiaux en exploitation
• Embout axe d’entrainement : 30/40/50

Le tablier rideau métallique

Le tablier, c'est la partie visible du rideau, celle qui monte, qui descend, qui protège la devanture. Il se compose de lames en acier galvanisé ou en polycarbonate interchangeables, assemblées les unes aux autres pour former une surface continue. C'est lui qui détermine la rigidité, le niveau de sécurité et l'esthétique de la fermeture.

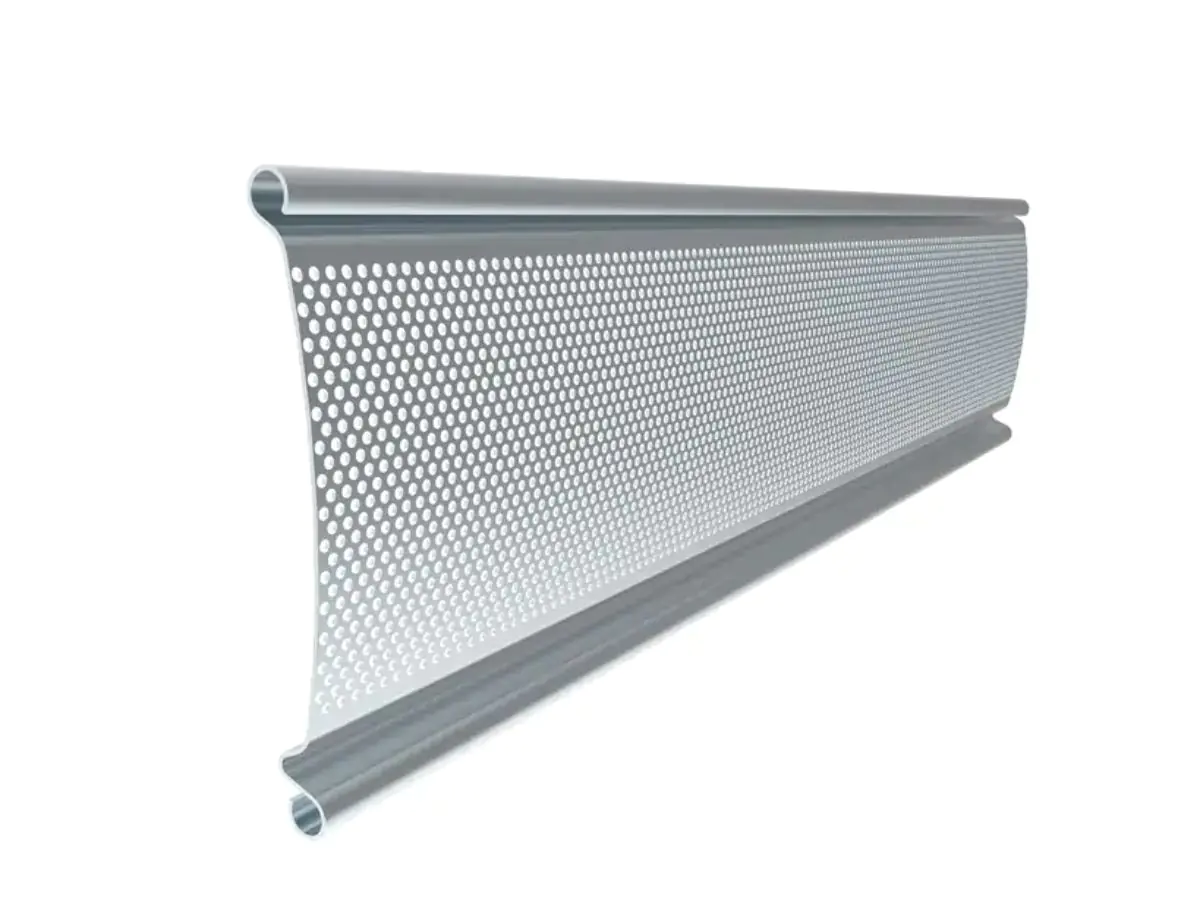

Les lames se déclinent en plusieurs types selon l'usage et les exigences du site :

Fabriquées en acier galvanisé et disponibles sur mesure, les lames pleines se déclinent en trois configurations selon la largeur de l'ouverture :

• Pas 57 mm, épaisseur 8/10e : pour les ouvertures jusqu'à 4 m de largeur
• Pas 107 mm, épaisseur 10/10e standard (8/10e à la demande) : pour les ouvertures supérieures à 6 m
• Pas 116 mm, épaisseur 8/10e standard (10/10e et 12/10e à la demande) : configuration intermédiaire polyvalente

En bas du tablier, la lame finale assure l'étanchéité et le verrouillage au sol. Elle se présente en deux versions : pas 140 mm en épaisseur 15/10e pour la majorité des installations, et pas 90 mm en épaisseur 15/10e pour les tabliers en pas 57 mm.

Côté résistance au vent, la lame pleine est classée en classe 3 en standard. Les classes 4 et 5 sont disponibles sur demande pour les sites exposés.

Disponibles sur mesure et dans toutes les dimensions, elles se déclinent en deux configurations :

• Pas 105 mm, épaisseur 9/10e : pour les ouvertures de dimensions courantes
• Pas 57 mm, épaisseur 8/10e : pour les ouvertures jusqu'à 4 m de largeur

En bas du tablier, la lame finale suit les mêmes standards que les lames pleines : pas 140 mm en épaisseur 15/10e en version standard, et pas 90 mm en épaisseur 15/10e pour les tabliers en pas 57 mm.

Résistance au vent : classe 3 en standard, classes 4 et 5 disponibles sur demande.

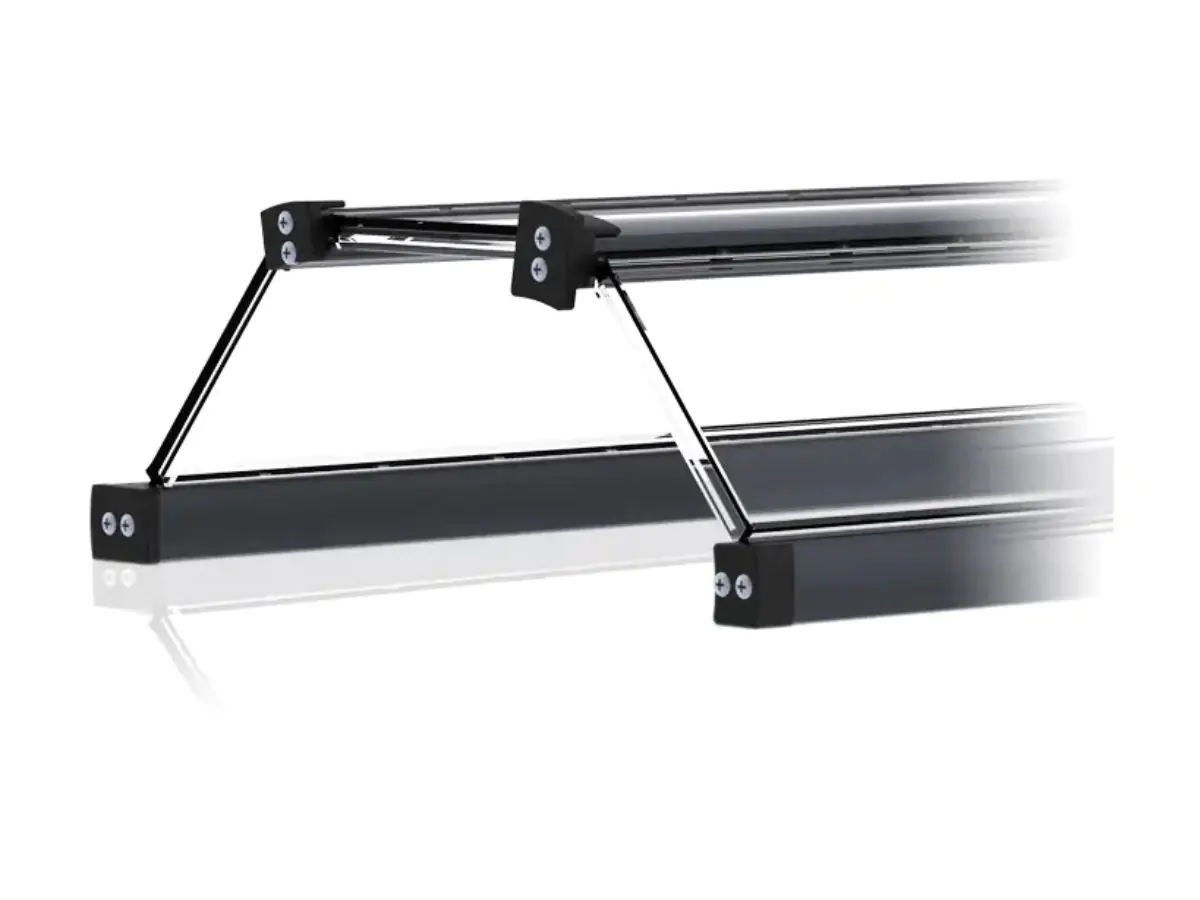

• Plaque en polycarbonate : L 60 mm / H 120 mm / épaisseur 3,3 mm / pas 100 mm visible
• Profil de liaison 1 : aluminium extrudé / liaison plaque/plaque / L 17 mm / H 24 mm
• Profil de liaison 2 : aluminium extrudé / liaison plaque/lame pleine (haut et bas) / L 16 mm / H 29 mm
• Lames pleines : acier galvanisé, pas 116 mm, épaisseur 8/10e / positionnées en haut et en bas du tablier
• Lame finale : acier galvanisé renforcé, pas 140 mm

• Tubes ondulés : acier galvanisé, pas 90 mm, diamètre 14 mm, reliés par des attaches épaisseur 1,8 mm
• Lames pleines : acier galvanisé, pas 116 mm, épaisseur 8/10e ou 10/10e, positionnées en haut et en bas du tablier
• Lame finale : acier galvanisé renforcé, pas 140 mm, épaisseur 15/10e

Le tablier se compose de tubes droits en acier galvanisé, reliés entre eux par des biellettes inox et encadrés en haut et en bas par des lames pleines.

• Tubes droits : acier galvanisé, diamètre 14 mm, reliés par des biellettes épaisseur 1,5 à 2 mm, pas 58 mm en version standard, pas 77 mm en version renforcée
• Lames pleines : acier galvanisé, pas 116 mm, épaisseur 8/10e ou 10/10e, en haut et en bas du tablier
• Lame finale : acier galvanisé renforcé, pas 140 mm, épaisseur 15/10e

Deux versions au choix :

• Standard : configuration économique, biellettes acier épaisseur 1,5 mm
• Renforcée : biellettes inox épaisseur 2 mm, sur demande

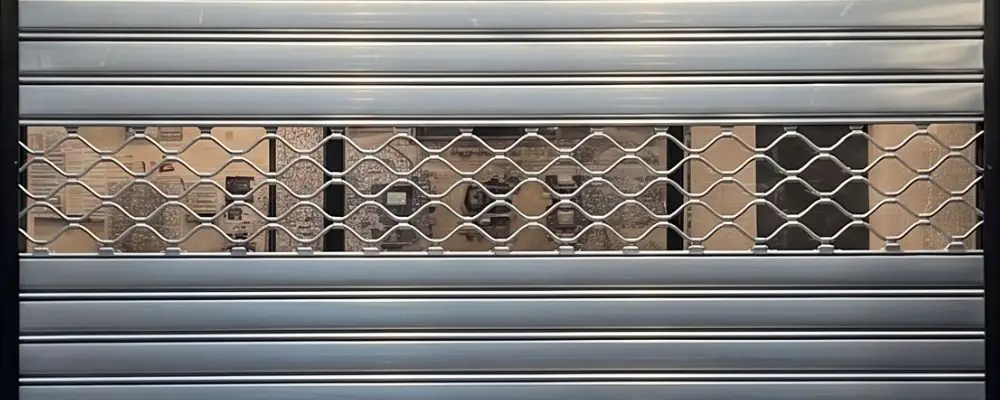

Tablier mixte

Le tablier mixte associe lames pleines et lames micro-perforées, lames en polycarbonate, tubes ondulés ou droits au sein d'une même installation. La lame haute est obligatoirement pleine : elle assure rigidité et occultation en tête de tablier. Le reste se compose de tubes ondulés ou droits selon le niveau de visibilité souhaité. Une configuration sur mesure, adaptée aux exigences spécifiques de chaque site.

Les accessoires de la lame finale rideau métallique

La lame finale, c'est la dernière lame du tablier, celle qui touche le sol. Tringles, sabots, butées, joints d'étanchéité, cornière de renfort, tube de renfort, contacteur de sécurité : autant d'accessoires qui assurent son étanchéité, son verrouillage et sa sécurité. On les passe en revue un par un.

Serrure rideau métallique

La serrure assure le verrouillage manuel du rideau en position fermée. Trois modèles coexistent selon le niveau de sécurité requis :

• Serrure avec 2 points de fermetures à profil rond : verrouillage latéral gauche/droite, cylindre intégré
• Serrure avec 2 points de fermetures à profil européen : sans cylindre intégré, à compléter avec un barillet standard
• Serrure avec 4 points de fermetures à profil rond : verrouillage renforcé, pour les sites exigeant une sécurité accrue

Tringles

Aussi appelée tige de serrure, la tringle assure la liaison mécanique entre la serrure et les points de fermeture. À chaque tour de clé, c'est elle qui transmet le mouvement jusqu'aux deux extrémités de la lame finale. Une pièce discrète, mais déterminante pour l'efficacité du verrouillage.

Sabot

Le sabot est une pièce fixée directement sur le seuil, au sol. Son rôle est simple mais essentiel : verrouiller la lame finale en position basse lorsque le rideau est fermé. C'est lui qui empêche tout soulèvement du tablier depuis l'extérieur.

Butées

Les butées d'arrêt sont vissées aux deux extrémités de la lame finale. Elles empêchent le tablier de remonter au-delà de sa course normale. Les butées de coulisses la stoppent au passage et évitent ainsi deux risques majeurs : la disparition du tablier dans le coffre et la sortie hors coulisses. Un composant de sécurité mécanique dont l'absence expose l'installation à des dommages structurels irréversibles.

Joint d'étanchéité

Positionné sous la lame finale, le joint assure deux rôles distincts : l'amortissement du choc au sol à chaque descente du tablier, et la création d'une barrière étanche contre les infiltrations d'eau. Le choix du modèle dépend de la configuration de l'installation :

• Joint rigide : solution simple, sans cornière de renfort
• Joint souple : caoutchouc flexible, installé sur cornière de renfort, s'écrase légèrement pour s'adapter aux irrégularités du sol

Cornière de renfort

La cornière se fixe sur la lame finale afin d’en accroître la rigidité. Elle améliore la répartition des charges, renforce l’ensemble du tablier et limite les risques de déformation, en particulier sur les grandes largeurs. Elle peut également recevoir un joint souple fixé sur sa lèvre, selon les besoins ou les préférences du client.

Tube de renfort

Sur les rideaux de grande largeur, au-delà de 8 mètres, ou sur demande spécifique, la lame finale intègre un tube de renfort carré ou rectangulaire, positionné sous la lame. Son rôle : augmenter la rigidité, améliorer la tenue au vent et empêcher tout fléchissement de la lame finale sous charge. Plus le rideau est large, plus ce renfort devient indispensable.

Contacteur de sécurité

Le contacteur de sécurité ou gâchette électrique empêche toute mise en marche du moteur lorsque la serrure de la lame finale est verrouillée. Relié au circuit de commande, il coupe automatiquement l’alimentation du moteur afin d’éviter toute tentative d’ouverture du rideau ou de la grille en position fermée.

Ainsi, l’action sur un bouton de commande ou sur une clé de contact reste sans effet tant que le verrouillage n’a pas été retiré.

Le dispositif se fixe par vissage sur les coulisses et est livré avec son support en acier. Son raccordement s’effectue directement sur les câbles d’alimentation du moteur.

Coulisses rideaux métalliques

Les coulisses sont les rails verticaux dans lesquels le tablier circule à chaque ouverture et fermeture. Fixées de part et d'autre de l'ouverture, elles assurent le guidage et le maintien latéral du tablier sur toute sa course. Deux modèles existent selon les contraintes de l'installation :

• Coulisse en U : la configuration standard, pour un guidage simple et efficace sur la majorité des installations
• Coulisse en G : profil anti-tempête, conçu pour les rideaux renforcés ou les sites fortement exposés au vent

Les flasques (joues ou plaques d’enroulement)

Joues, plaques d'enroulement, flasques : le terme varie selon les interlocuteurs, la pièce reste la même. Ces équerres métalliques latérales accueillent l'axe d'enroulement et supportent l'ensemble du mécanisme en tête d'installation.

Plusieurs dimensions sont proposées (300, 340, 350, 370, 400 ou 450 mm) afin de s’adapter au volume de l’enroulement, qui dépend du diamètre des bobines, du pas des lames et des accessoires éventuellement montés sur le tablier.

Les butées de coulisses

Fixées sur les coulisses, les butées limitent la course du tablier en position haute. Elles préviennent deux risques : le dépassement du tablier dans le coffre et le déraillement accidentel en fin de course.

Les embouts anti-bruit (optionnels)

Un rideau métallique bruyant, c'est presque toujours un problème de frottement dans les coulisses. Les embouts anti-bruit y remédient : fixés aux extrémités des lames, ils créent une interface souple entre le tablier et les rails. La pose se fait en alternance : une lame sur deux, pour un résultat efficace sans surcoût inutile.

Les crochets anti-tempête (optionnels)

Réservé aux coulisses en G, le crochet anti-tempête ancre latéralement le tablier dans ses rails en cas de vent fort. Sans lui, une pression suffisante peut déboîter le tablier de ses coulisses avec les conséquences structurelles que cela implique.

Trois modèles se distinguent selon la configuration du site :

• Coffre en U : trois faces, fermeture totale du mécanisme. La référence pour les poses en extérieur
• Coffre en L : deux faces, généralement face avant et sous-face. Une solution intermédiaire, adaptée aux poses semi-abritées
• Coffre en I : une seule tôle, pour masquer le rideau de face uniquement. Utilisé lorsque le rideau est installé entre deux murs ou dans une niche existante.

Le choix du modèle et du matériau dépend du type d'installation (intérieure, extérieure, sous linteau, en applique) et des préférences du client.

Les commandes et accessoires rideau métallique

Un rideau métallique motorisé ne fonctionne que si son système de commande est adapté à l'usage. Fréquence de manœuvre, contraintes d'accès, niveau de sécurité requis : autant de paramètres qui orientent le choix vers un dispositif plutôt qu'un autre. Bouton poussoir, télécommande, digicode ou centrale de commande, chaque accessoire remplit une fonction précise dans la chaîne de pilotage du rideau.

• Boîte à clé simple (montée/descente) : commande de base assurant l'ouverture et la fermeture du rideau sans système de débrayage intégré.
• Boîte à clé débrayable sans coffre : équipée d'une serrure à profil européen, elle intègre une commande montée/descente par clé gauche et droite en extérieur, ainsi qu'un système de débrayage à clé accessible depuis l'extérieur.
• Boîte à clé débrayable avec coffre : le système de débrayage et les boutons de montée/descente sont regroupés dans un coffret sécurisé, accessible depuis l'intérieur du local.
• Boîte à clé débrayable avec coffre Blindoor : même configuration que la version avec coffre standard, avec une différence sur le format de clé. Deux références sont disponibles : la version tunisienne, posée en applique, et la version ACM française, posée en encastré, avec une qualité de fabrication supérieure.
• Boîte à clé débrayable Slimbox : regroupe le système de débrayage et les boutons de montée/descente dans un format compact, accessible depuis l'intérieur du local. Particulièrement répandue dans les installations commerciales.

Bouton poussoir

Commande filaire simple et robuste, le bouton poussoir assure l'ouverture, l'arrêt et la fermeture du rideau par pression successive. Deux références sont disponibles selon les exigences du site.

• Bouton poussoir simple (montée/descente) : commande de base pour l'ouverture et la fermeture du rideau. La descente est soumise au mode homme-mort : toute interruption de pression stoppe immédiatement le tablier.
• Bouton poussoir industriel : disponible en trois configurations. Un bouton : non recommandé. Deux boutons : montée et descente sur commandes séparées. Trois boutons : montée, descente et arrêt indépendants.

Télécommande

La télécommande permet d'actionner le rideau à distance, sans contact avec le dispositif filaire. Particulièrement utile pour les accès véhicules ou les zones à fort trafic, elle fonctionne par émission d'un signal radio vers le récepteur intégré au moteur.

Digicode

Le digicode conditionne l'accès au rideau métallique à la saisie d'un code confidentiel. Il convient aux installations nécessitant un contrôle d'accès sélectif, sans remise de clé physique. Deux configurations sont disponibles.

• Digicode filaire : la centrale de commande (récepteur) est installée à l'intérieur du local, tandis que le clavier (émetteur) est fixé en façade extérieure. La commande s'effectue par liaison filaire entre les deux unités.
• Digicode sans fil (montée/descente) avec clé : solution sans câblage, intégrant une commande montée/descente et un accès sécurisé par clé. Adapté aux installations où le passage de câbles est impossible ou contraignant.

Centrale de commande

Cerveau électronique du système motorisé, elle reçoit et traite l'ensemble des signaux issus des dispositifs de commande et de sécurité. Elle pilote les séquences d'ouverture et de fermeture, gère les fins de course et centralise les informations de fonctionnement du rideau.

• Centrale de commande Masinara : fonctionne avec des bips dédiés faisant office d'émetteurs, la centrale constituant le récepteur. Compatible avec l'intégration d'un kit barre palpeuse pour renforcer la sécurité de l'installation.
• Centrale de commande ACM : même principe de fonctionnement que la Masinara, avec des bips dédiés émetteurs et une centrale réceptrice. À noter : l'intégration d'un kit barre palpeuse n'est pas possible sur cette référence.

• Jeu photocellules universelles : également appelées cellules photoélectriques ou photocellules, ces capteurs génèrent un faisceau infrarouge invisible entre deux unités positionnées face à face de part et d'autre du passage. Dès qu'un obstacle interrompt ce faisceau en phase de fermeture, le rideau s'immobilise et repart automatiquement en sens inverse pour libérer le passage.
• Barre palpeuse : dispositif de détection par contact direct, elle est fixée sur la tranche inférieure de la lame finale. Au simple contact avec un obstacle au sol, le rideau stoppe instantanément sa descente.

Quelle pièce remplacer selon la panne ?

Un rideau métallique bloqué ou endommagé révèle rapidement son origine, à condition d’adopter le bon diagnostic. Ce tableau associe chaque symptôme aux pièces à inspecter en priorité.

Quelle motorisation choisir pour votre rideau métallique ?

Le choix de la motorisation dépend principalement du poids du tablier et de la fréquence d’utilisation. Le moteur central convient aux rideaux légers et aux petits commerces à usage occasionnel, tandis que le moteur tubulaire s’intègre directement dans l’axe pour une solution discrète et compacte. Le moteur latéral, à tirage direct, est privilégié pour les grandes ouvertures soumises à un usage intensif, notamment dans les environnements industriels. Une motorisation adaptée garantit la performance, la sécurité et la durabilité de l’installation.

Choisir votre meilleur rideau métallique avec METAL 2000

Connaître les composants d'un rideau métallique permet d'anticiper les pannes, de cibler les pièces à remplacer et d'améliorer la durée de vie de l'installation. C'est aussi un critère de choix au moment de l'achat.

Pour la fourniture et la pose, METAL 2000 propose des rideaux métalliques équipés de lames parmi les plus épaisses disponibles sur le marché. Un stock de pièces détachées disponible en permanence et des techniciens mobilisables 24h/24 garantissent une remise en service rapide, quel que soit le composant concerné.
