Réglages fin de course moteur central de rideau métallique

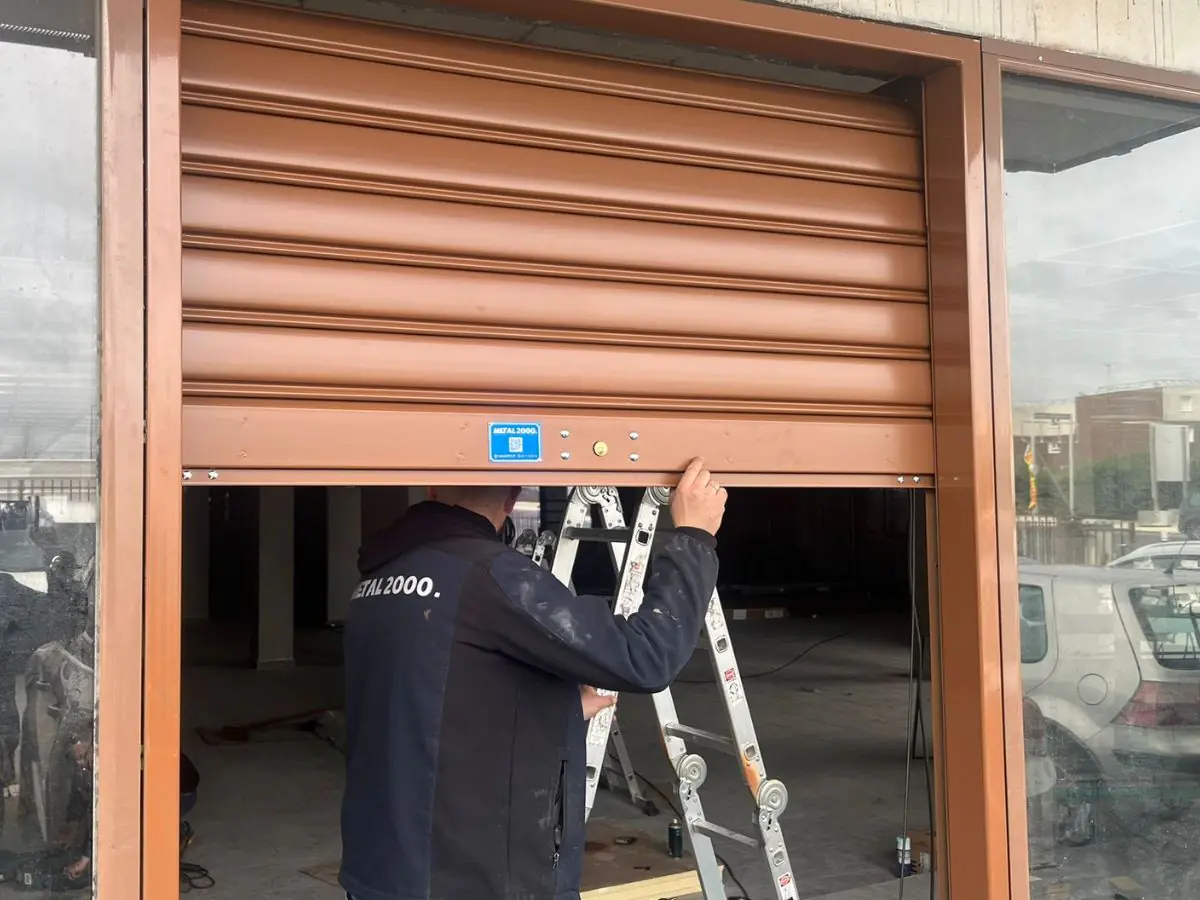

 Reglage fin de course rideau metallique

Le réglage de fin de course d'un rideau métallique est essentiel pour garantir un fonctionnement fluide et sécurisé de votre système de fermeture. Que vous ayez un rideau métallique commercial, industriel ou résidentiel, une configuration adéquate des fins de course est cruciale pour éviter les problèmes tels que les blocages, les surtensions ou les dysfonctionnements.

Dans cet article, nous vous fournirons des astuces et des conseils pratiques pour régler efficacement les fins de course de votre rideau métallique. Que vous soyez un propriétaire, un professionnel ou un installateur, ces informations vous seront utiles pour optimiser les performances de votre rideau métallique.

Comment fonctionne un rideau métallique ?

Le rideau métallique est un système de fermeture composé d'un tablier de lames en métal qui coulissent dans des rails et s'enroulent autour d'un axe. Il peut être actionné manuellement ou avec un moteur électrique pour une utilisation pratique et sécurisée.

  • Actionnement manuel : Dans ce cas, le rideau est équipé d'une manivelle ou d'une chaîne qui permet de le faire glisser le long des rails et de l'enrouler ou de le dérouler selon les besoins. Cela offre une solution simple et économique, mais nécessite une intervention physique pour manipuler le rideau.
  • Moteur électrique : De plus en plus courante, cette option permet d'automatiser le mouvement du rideau métallique. Un moteur électrique est installé, généralement à l'intérieur de l'axe d'enroulement, et actionné par une télécommande ou un interrupteur. Cette méthode offre une grande commodité et facilite l'utilisation quotidienne du rideau.

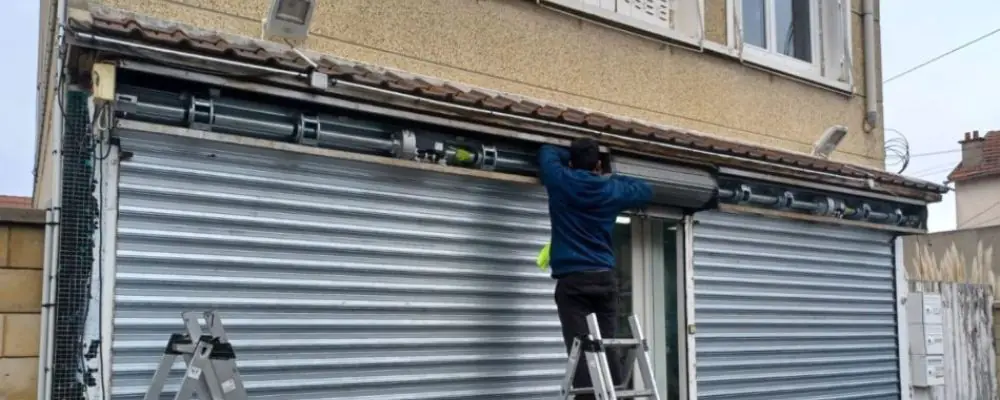

Reglage fin de course rideau metallique

Comment régler le fin de course de rideau metallique ?

Pour régler la fin de course d'un rideau métallique, suivez les étapes suivantes :

  • Localisez le boîtier de commande ou le moteur du rideau métallique. Les boutons ou les interrupteurs de réglage des fins de course devraient s'y trouver.
  • Commencez par régler la fin de course supérieure. Maintenez le rideau métallique en position fermée et appuyez sur le bouton ou l'interrupteur correspondant jusqu'à ce que le rideau atteigne la position souhaitée pour la fin de course supérieure.
  • Ensuite, réglez la fin de course inférieure. Maintenez le rideau métallique en position fermée et appuyez sur le bouton ou l'interrupteur correspondant jusqu'à ce que le rideau atteigne la position souhaitée pour la fin de course inférieure.
  • Après avoir réglé les deux fins de course, effectuez un test en ouvrant et fermant complètement le rideau métallique pour vous assurer qu'il s'arrête aux positions appropriées.

Il est important de noter que ces étapes sont une procédure générale et peuvent varier en fonction du système spécifique de votre rideau métallique. Si vous rencontrez des difficultés ou si vous avez des spécificités particulières, il est recommandé de consulter le manuel d'utilisation du fabricant ou de faire appel à un professionnel qualifié pour effectuer les réglages nécessaires.

Réglage fin de course rideau métallique ACM

Découvrez les 5 étapes à suivre pour régler le fin de course de votre moteur central, pour une utilisation simple et efficace de votre rideau metallique.

Étape 1 : Réglage de la fin de course bas du rideau métallique

Descendez le rideau métallique à la position souhaitée pour régler la fin de course bas. Retirez la bague mémoire de droite et mémorisez le réglage en tournant manuellement la molette droite jusqu'à ce qu'elle appuie sur le microcontact.

Étape 2 : Ajustement de la fin de course bas

Placez la grille de protection en position fin de course bas et remontez-la de quelques centimètres pour affiner le réglage.

  • Ajustement vers le haut : tournez la molette droite légèrement vers le bas et vérifiez le nouveau réglage enregistré. Relevez à nouveau le rideau métallique jusqu'à atteindre la position souhaitée.
  • Ajustement vers le bas : tournez la molette droite légèrement vers le haut. Répétez cette opération de vérification et d'ajustement pour mémoriser la fin de course basse.

Étape 3 : Ajustement de la fin de course haute

Pour ajuster la position haute de la fin de course du rideau métallique, remontez le à mi-hauteur. Le système générera un bruit correspondant au réglage automatique de la position haute. Suivez les instructions suivantes :

  • Descendez le rideau en position fin de course basse.
  • Retirez la bague mémoire de gauche.
  • Marquez horizontalement la face avant de la molette.
  • Effectuez 2 tours complets de la molette vers le haut jusqu'à revenir à la position initiale de votre marque.

Étape 4 : Vérification des réglages du moteur central

Pour vérifier les réglages effectués sur le moteur central du rideau métallique, effectuez une ouverture et une fermeture complètes de la grille de protection.

Étape 5 : Finalisation de réglage fin de course rideau métallique

Une fois que vous avez trouvé les positions idéales pour les fins de course haute et basse, replacez le couvercle et serrez la vis sur le système de protection.

N'oubliez pas de consulter le manuel d'utilisation spécifique à votre moteur central ou de faire appel à un professionnel qualifié pour des instructions détaillées ou des réglages spécifiques à votre modèle de rideau métallique.

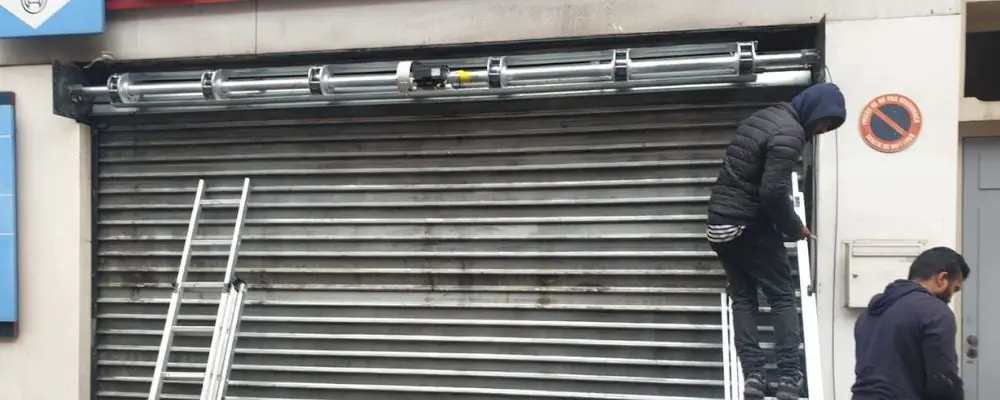

Reglage fin de course rideau metallique moteur ACM

Les 3 types de moteurs pour rideau métallique

Moteur central ou moteur axial

Le moteur central est principalement conçu pour les rideaux commerciaux, et dans une moindre mesure, pour les rideaux industriels. Il convient aux rideaux de petite taille (maximum 300 kg) et est disponible uniquement en monophasé. Ce type de moteur est recommandé pour une utilisation peu intensive, avec quelques cycles par jour. Ses avantages sont la possibilité de le débrayer pour un fonctionnement manuel en cas de problème électrique, grâce au système de compensation à ressort de la porte, et son coût économique.

Moteur tubulaire

Le moteur tubulaire est installé à l'intérieur du tube d'enroulement et fonctionne de manière similaire à un moteur de volet roulant, avec une puissance supplémentaire. Il peut être utilisé sur des rideaux commerciaux ou industriels pesant entre 600 et 700 kg. Il est disponible en monophasé et en triphasé pour une utilisation intensive. Grâce à l'absence de bobines à ressort, il offre une durée de vie plus longue par rapport à une motorisation compensée. De plus, son intégration discrète à l'intérieur du tube permet un encombrement minimal lors de l'enroulement.

Moteur extérieur ou en bout d'arbre

Le moteur extérieur ou en bout d'arbre est spécialement conçu pour les rideaux industriels pesant jusqu'à une tonne. Il convient également aux portes sectionnelles. Disponible en monophasé ou triphasé, il est facilement accessible en cas de maintenance et est recommandé pour les utilisations intensives.

Lors du choix d'un moteur pour votre rideau métallique, il est important de prendre en compte la taille et le poids du rideau, ainsi que l'intensité d'utilisation. Vous pouvez également consulter un professionnel pour obtenir des conseils et des recommandations adaptés à vos besoins spécifiques.

Schéma électrique rideau métallique et raccordement

Lors de l'installation électrique d'un rideau métallique, il est essentiel de prendre en compte les éléments suivants, qui diffèrent des schémas de volets roulants :

  • Boitier de commande du rideau métallique : Le rideau métallique est généralement contrôlé par un boîtier à clé spécifique. Contrairement aux volets roulants, qui peuvent être commandés par une télécommande ou une commande murale.
  • Puissance et protection électrique : Il est important de sélectionner un disjoncteur adapté à la puissance du moteur du rideau métallique, ainsi qu'une section de câble appropriée. Chaque rideau métallique doit être protégé par un disjoncteur individuel, tandis que plusieurs volets roulants peuvent être protégés par un seul disjoncteur.
  • Armoire de commande : Certains rideaux métalliques sont équipés d'une armoire de commande dédiée. Cette armoire centralise les commandes et intègre des dispositifs de sécurité spécifiques au rideau métallique.
  • Connexion électrique : La connexion électrique doit être réalisée selon les instructions du fabricant. Il est recommandé de suivre attentivement la notice du constructeur ou de faire appel à un artisan métallier expert pour effectuer la connexion électrique, en tenant compte des spécificités du rideau métallique.
