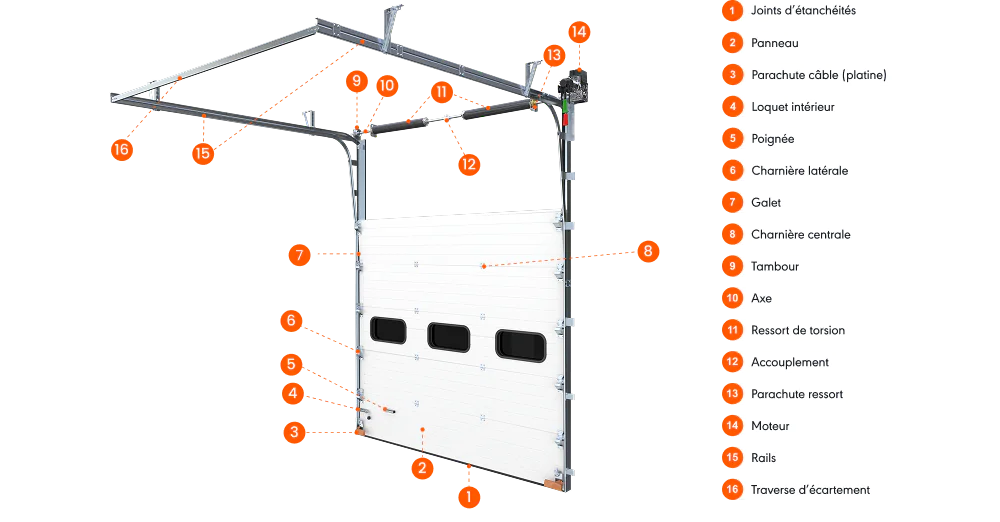

Schéma porte sectionnelle industrielle : composants et fonctionnement

Une porte sectionnelle industrielle n'est pas un équipement monolithique. C'est un système mécanique composé de cinq compartiments distincts, tablier articulé, axe d'enroulement, ressorts de torsion, rails de guidage, câbles de levage et motorisation, dont la cohérence d'ensemble détermine la fiabilité de chaque manœuvre.

Les spécialistes METAL 2000 présentent le schéma porte sectionnelle industrielle : la composition, le rôle de chaque élément et les interactions qui font fonctionner l'ensemble.

Schéma porte sectionnelle industrielle : de quoi est-elle composée ?

Une porte sectionnelle industrielle est constituée de plusieurs ensembles techniques indispensables à son fonctionnement.

Le tablier à panneaux articulés forme la surface mobile, guidée par des rails latéraux qui orientent son déplacement du sol vers le plafond. L'arbre de torsion, équipé de ressorts, compense le poids du tablier et facilite son mouvement, tandis que la motorisation en bout d'arbre assure l'ouverture et la fermeture automatisées. Des dispositifs de sécurité réglementaires, barre palpeuse, cellules photoélectriques et arrêt d'urgence, complètent l'équipement pour garantir une utilisation conforme aux normes en vigueur.

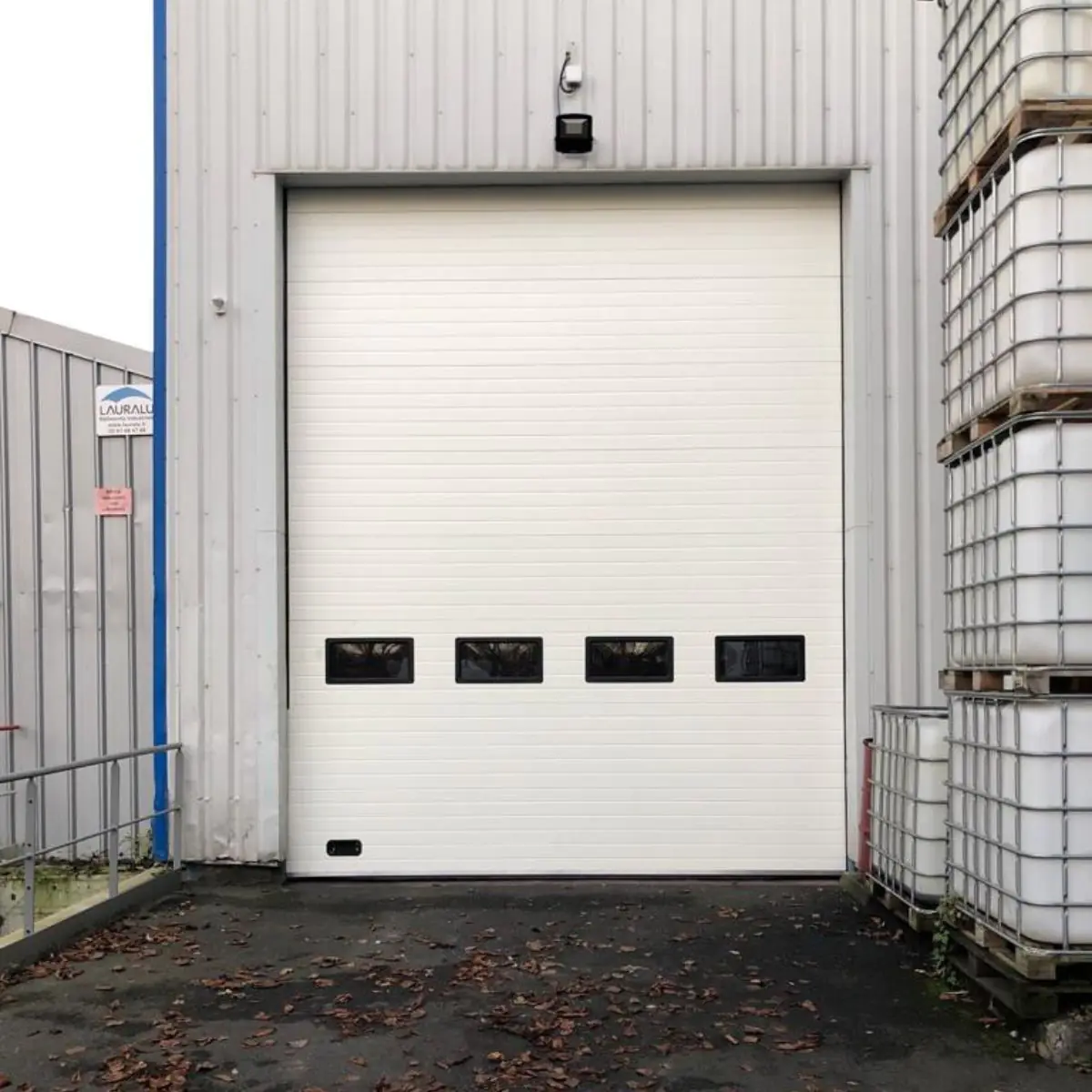

Panneau sandwich : conception et gammes d'épaisseurs

Le panneau sandwich compose la structure du tablier : deux tôles d'acier enserrent une âme en mousse polyuréthane injectée. Les épaisseurs disponibles sont 40, 60 ou 80 mm, un choix qui dépend des exigences d'isolation du bâtiment et des contraintes climatiques. Le pas du panneau, soit sa hauteur visible, est de 500 ou 610 mm selon le fabricant.

Charnières et roulettes de porte sectionnelle

Les charnières relient les panneaux entre eux et permettent au tablier de se courber lors de son passage dans les rails, notamment sous plafond. Dans chaque charnière latérale s'insère une tige portant un galet, qui roule à l'intérieur du rail et maintient le tablier dans sa trajectoire, à la montée comme à la descente. En usage industriel intensif, vous pouvez opter pour des supports à double galet sur les charnières les plus sollicitées, réduisant l'usure liée aux cycles fréquents.

Barre de renfort

La barre de renfort horizontale se fixe sur les panneaux les plus exposés au vent, généralement les sections centrales du tablier, pour limiter la déformation sous pression. Cette option devient indispensable lorsque la largeur de la porte sectionnelle industrielle dépasse 5 mètres ou lorsque le site subit des rafales fréquentes.

Options supplémentaires pour le tablier porte sectionnelle

Trois options techniques s'ajoutent au tablier, à la demande du client.

• Les hublots assurent un apport de lumière naturelle, ce qui limite le recours à l'éclairage artificiel en journée et améliore la visibilité dans les zones de circulation.
• La grille de ventilation satisfait aux exigences des locaux exposés à l'humidité ou aux émanations, sans nécessiter de percement distinct dans la structure du bâtiment.
• Le portillon intégré garantit un accès piéton indépendant de l'ouverture principale, ce qui réduit les déperditions thermiques et optimise la gestion des passages ponctuels sur le site.

• Retombée standard : rail vertical suivi d'une courbe classique vers le plafond, adaptée à la majorité des configurations
• Retombée relevée : dégage davantage de hauteur libre sous linteau, une solution pour les locaux nécessitant le passage d'engins volumineux
• Retombée à refoulement : place le tablier à l'horizontale contre le plafond, une configuration utile lorsque l'espace sous toiture reste limité

L'idéal est de sélectionner la configuration adaptée selon la hauteur disponible et l'usage du bâtiment.

Composition de l’arbre de torsion porte sectionnelle industrielle

L'équilibre du tablier repose sur l'assemblage précis de plusieurs composants mécaniques au sein de l'arbre de torsion. Ce dimensionnement conditionne directement la fluidité d'ouverture et la longévité de l'installation.

L'efficacité de cet ensemble dépend directement du ressort de torsion, dimensionné selon plusieurs paramètres clés :

• Longueur du ressort : de 400 à 1 100 mm, arrondie au centimètre supérieur
• Diamètre du fil (épaisseur de la spire) : de 7,0 à 8,5 mm, voire davantage en configuration industrielle. Ce paramètre détermine la force de levage ; un écart de 0,5 mm suffit à compromettre l'équilibre de la porte
• Diamètre du ressort : de 95 à 152 mm en industriel ou grande dimension, contre 51 à 67 mm en résidentiel

• Tambour semi-conique à levée haute : ce profil mixte combine une base conique et une extrémité cylindrique. Portée par la partie conique, la porte s'élève d'abord verticalement sur une hauteur précise, avant d'amorcer son virage plus haut et de rejoindre l'horizontale grâce à la section cylindrique.
• Tambour conique à levée verticale : le tablier suit une trajectoire strictement verticale le long du mur intérieur, sans jamais basculer vers l'horizontale. Cette configuration se retrouve avant tout dans les bâtiments industriels, les entrepôts logistiques, les hangars et les garages dotés d'une hauteur sous plafond exceptionnelle.

Les câbles de levage assurent la transmission de la force des ressorts de torsion, un mécanisme qui compense le poids des panneaux et fluidifie la manœuvre en ouverture comme en fermeture. Leur diamètre varie généralement entre 3, 4 et 5 mm, selon la charge à supporter, tandis que leur longueur s'ajuste à la hauteur de la porte.

Le parachute porte sectionnelle industrielle

Le parachute ressort intervient en cas de rupture d'un câble ou de relâchement anormal de la tension, en bloquant immédiatement la descente du tablier. Ce mécanisme, obligatoire sur les portes sectionnelles industrielles selon la norme EN 12604, évite la chute brutale du tablier et protège les personnes présentes sous la fermeture lors d'un incident.

Moteur en bout d'arbre ou moteur déporté

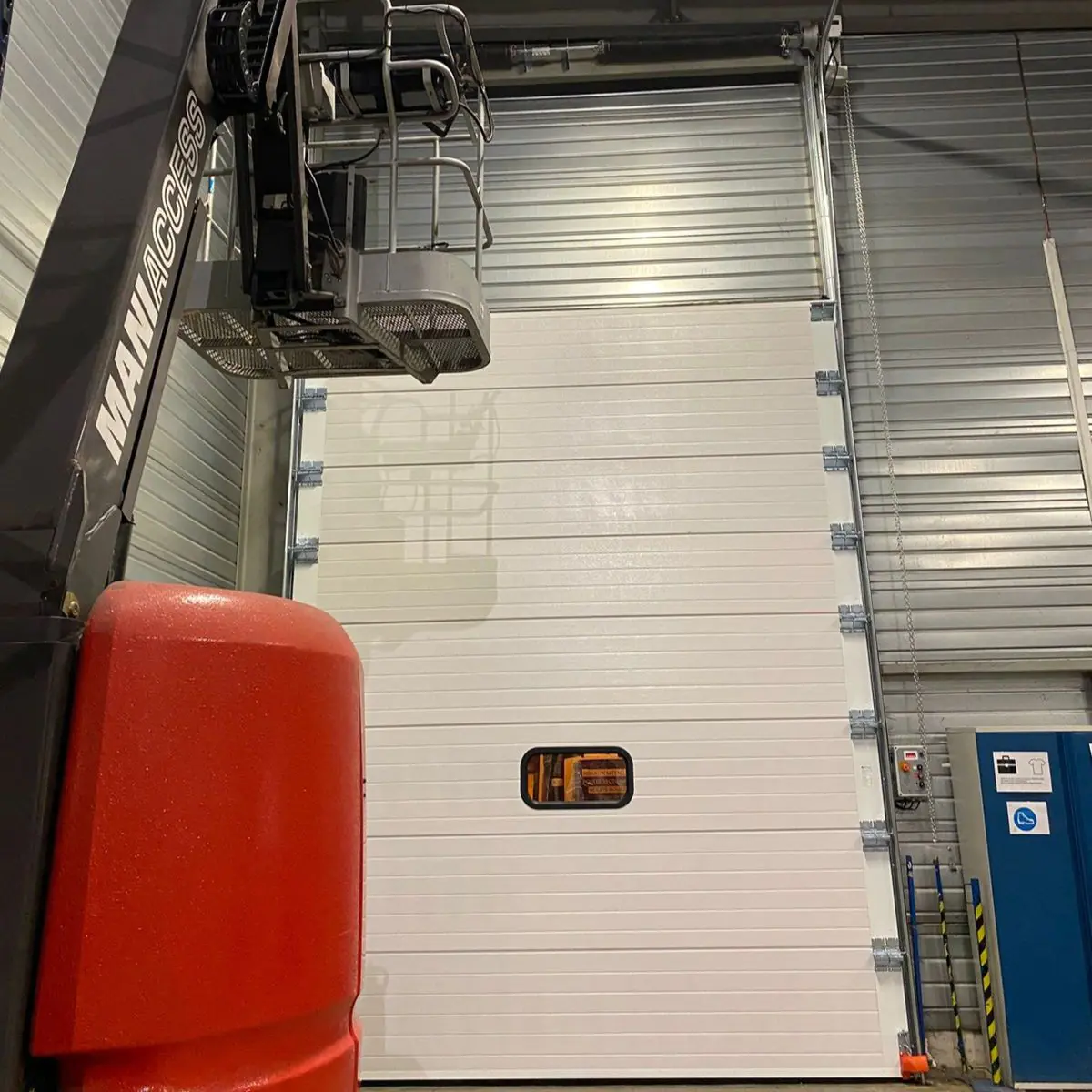

Le moteur en bout d'arbre, également appelé moteur déporté, se fixe sur l'arbre de torsion, généralement par l'intermédiaire d'un jeu de pignon et de chaîne qui transmet la rotation vers l'arbre principal. Cette configuration s'installe latéralement, au-dessus du rail de guidage, et libère l'espace central du linteau.

La puissance du moteur s'exprime en Newton-mètres et se détermine selon le poids du tablier, sa largeur et la fréquence d'utilisation.

Un déverrouillage manuel, généralement à chaîne, permet de manœuvrer la porte en cas de coupure de courant.

Le réglage des fins de course et l'alignement du pignon lors de la pose conditionnent la fluidité du mouvement et limitent la détérioration rapide de la chaîne de transmission.

Organe de commande

L'organe de commande centralise le pilotage de la porte sectionnelle industrielle et regroupe plusieurs interfaces d'accès. Le digicode permet une ouverture par code confidentiel en accès extérieur, tandis que le bouton poussoir assure une commande simple depuis l'intérieur du local. La télécommande radio offre un déclenchement à distance pour les véhicules, et le badge de proximité s'adapte aux sites nécessitant un contrôle d'accès individualisé.

Dispositifs de sécurité porte sectionnelle industrielle

La porte sectionnelle industrielle intègre plusieurs dispositifs de sécurité, certains obligatoires, d'autres facultatifs selon la configuration du site.

• Photocellules : également appelées cellules photoélectriques, ces capteurs génèrent un faisceau infrarouge invisible entre deux unités positionnées face à face de part et d'autre de l'ouverture. Dès qu'un objet interrompt ce faisceau en phase de fermeture, la porte s'immobilise et repart automatiquement en sens inverse pour libérer le passage.
• Barre palpeuse : appareil de détection par contact direct, fixé sur la tranche inférieure du tablier. Au simple contact avec un obstacle, la porte stoppe instantanément sa descente.
• Barrière immatérielle : fixée le long des deux rails, sur une hauteur de 1,80 à 2,50 m, elle multiplie les cellules photoélectriques tous les 10 cm et détecte au-delà du seuil de 35 cm couvert par la barre palpeuse seule.
• Gyrophare et signal sonore : le gyrophare prévient visuellement les occupants du fonctionnement de la porte, tandis que le signal sonore assure cette alerte pour les personnes malvoyantes.
• Balisage au sol : il matérialise la zone de manœuvre de la porte, pour prévenir tout stationnement ou passage à risque.

Fonctionnement d'une porte sectionnelle industrielle

Chaque cycle d'ouverture et de fermeture mobilise l'ensemble des composants décrits précédemment, dans un enchaînement précis qui garantit la sécurité et la fluidité du mouvement.

Cycle d'ouverture

• Déclenchement : l'impulsion sur l'organe de commande (télécommande, digicode ou bouton poussoir) déclenche le moteur.
• Mise en rotation : l'arbre de torsion entre en rotation, entraîné par la force des ressorts qui compensent le poids du tablier.
• Levée et virage : guidés par les rails, les panneaux se déplacent verticalement, puis amorcent leur virage vers l'horizontale, sous plafond, à mesure que les charnières s'articulent.
• Ralentissement en fin de course : le mouvement ralentit à l'approche de la position haute, un paramétrage assuré par l'organe de commande pour limiter les à-coups.

Cycle de fermeture

• Enclenchement : la fermeture s'enclenche selon le même principe, sur commande manuelle ou après une temporisation automatique programmée.
• Descente : le tablier redescend le long des rails, du plafond vers le sol, sous l'effet combiné du moteur et du poids propre des panneaux.
• Surveillance de sécurité : les dispositifs de sécurité restent actifs tout au long du mouvement, la photocellule surveillant le passage en continu et la barre palpeuse intervenant au contact d'un obstacle situé au sol.
• Immobilisation : la porte s'immobilise en position basse, où le système parachute reste prêt à intervenir en cas de rupture de câble.

Porte sectionnelle industrielle : du choix à l'installation, METAL 2000 gère tout

Chaque site industriel impose ses propres contraintes : hauteur sous plafond, fréquence de passage, exigences thermiques ou sonores. METAL 2000 intègre ces paramètres dès le premier échange avec le client, pour proposer une configuration de porte sectionnelle industrielle réellement adaptée, plutôt qu'un modèle standard reconduit d'un chantier à l'autre. Sur le terrain, nos poseurs qualifiés prennent le relais et assurent une pose soignée, avec un suivi constant du projet, du premier relevé jusqu'à la mise en service.
